一、问题描述

最终呈现效果为:对位时间长。

二、问题分析：

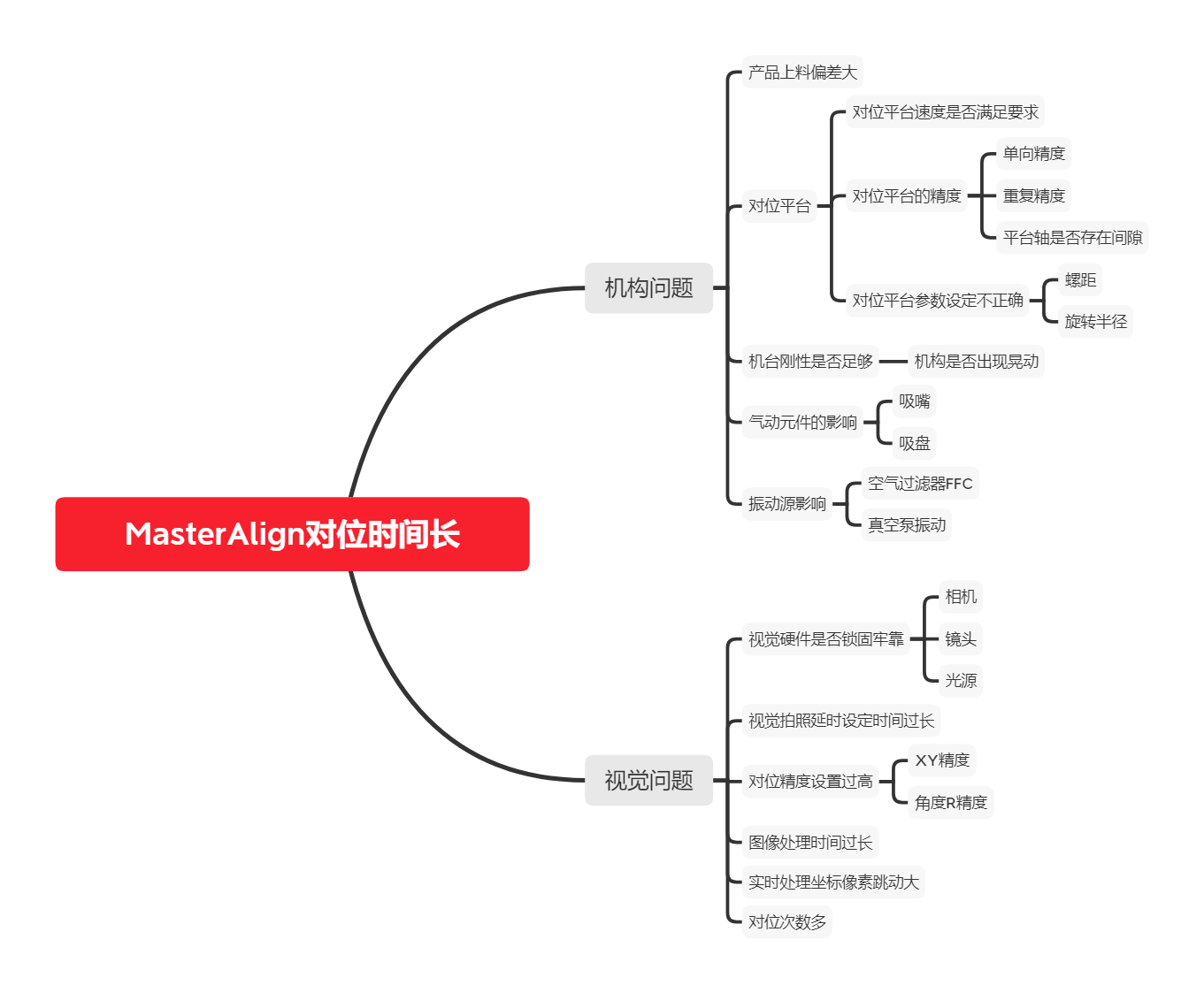

Fig.1 影响MasterAlign对位时间因素

2.1机构问题

（1）上料偏差大

可以把视觉拍照延迟设置500ms以上（为了便于观察，可以将延迟设置为5000ms甚至更大便于观察），看第一次对位过程中XYR的偏移量数值是多少

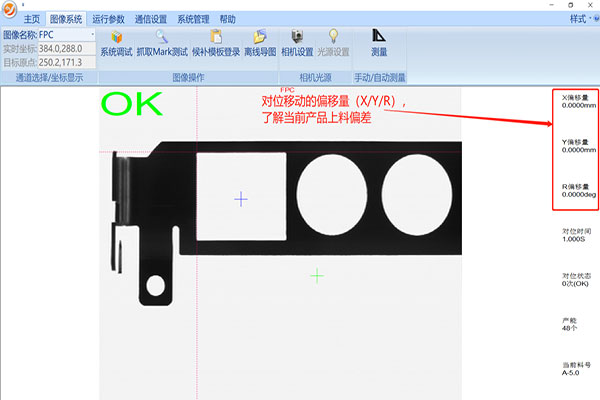

Fig.2 MasterAlign中观察XYR偏移量

(2)对位平台速度是否满足需求。

①一般使用对位平台为步进电机的情况下，步进电机的速度为8mm~10mm/s为佳，根据实际情况和选用平台厂商提供的建议速度去设定。

②对位平台参数设定是否正确

对位平台丝杆螺距、旋转半径；如果对位平台旋转轴为蜗轮蜗杆或者侧推的方式见文档“MicroDistPro视觉对位系统之旋转半径”所示，可通过官网搜索或者寻找技术支持提供文档。

2.2视觉问题

（1）视觉拍照延时

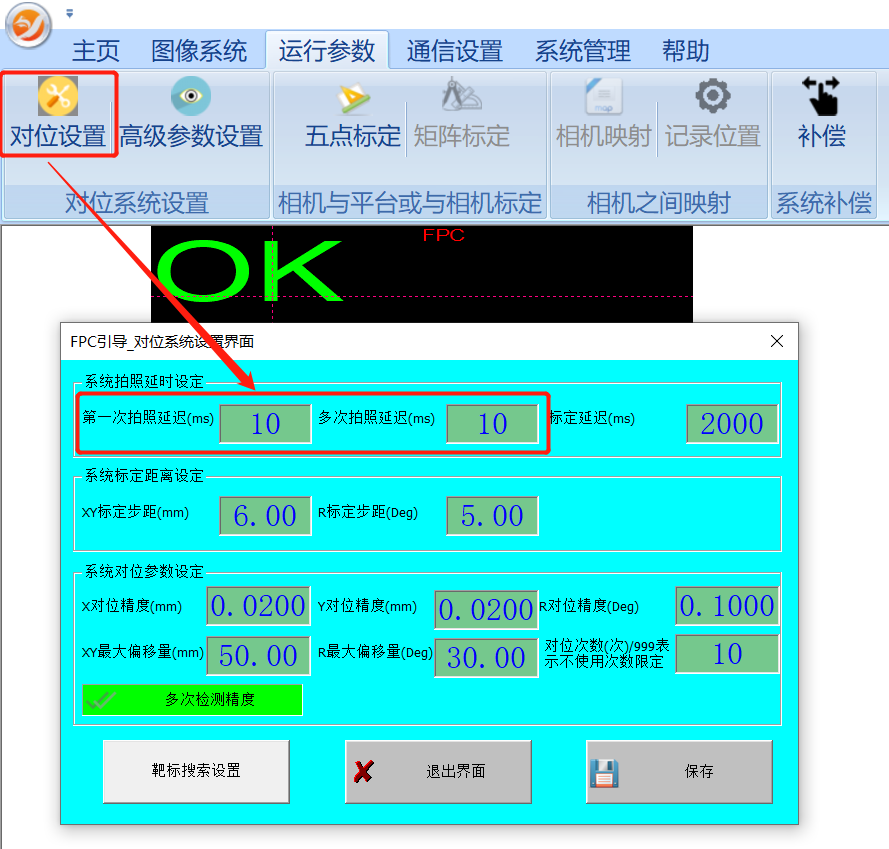

Fig.3 MasterAlign对位延迟设定

拍照延迟的设定，一般是为了等待机台停止稳定，使得相机取得稳定可靠的图像，保障图像处理的稳定性，若是PLC或者其他运动控制已经有整定停止时间保障了机构的稳定性，可减少拍照延迟的时间设定，提升对位速度。

（2）精度设置过高

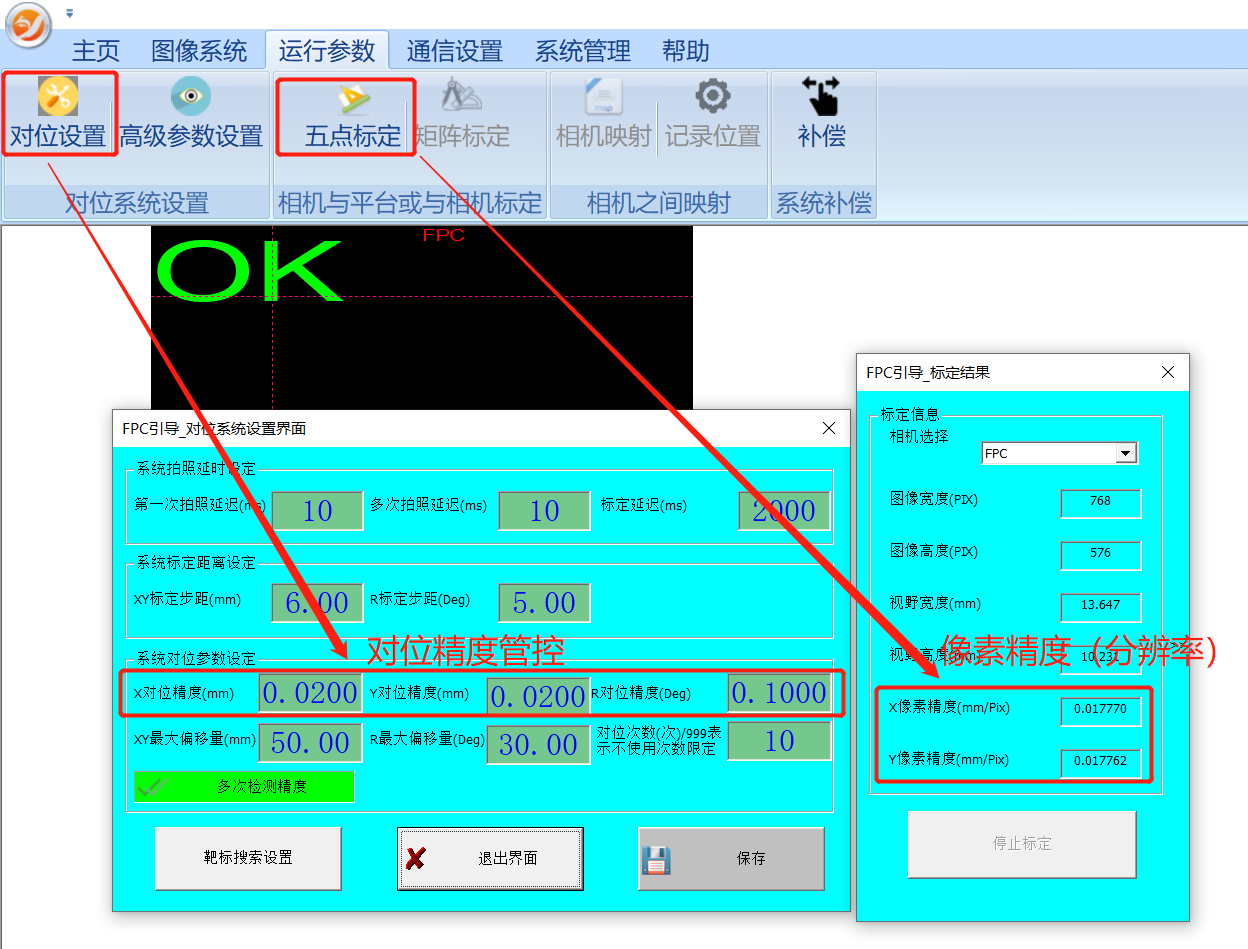

Fig.4 MasterAlign中精度设定

对位精度设定，一般情况下，建议设定为标定后像素精度的1~2倍范围内，比如我们标定后得到的精度是0.01770mm/pixel，建议设定的精度范围为0.0177mm~0.0354mm范围内，若是需要设定更高的精度，需要保障图像成像效果和平台机构的精度。

（2）图像处理时间长

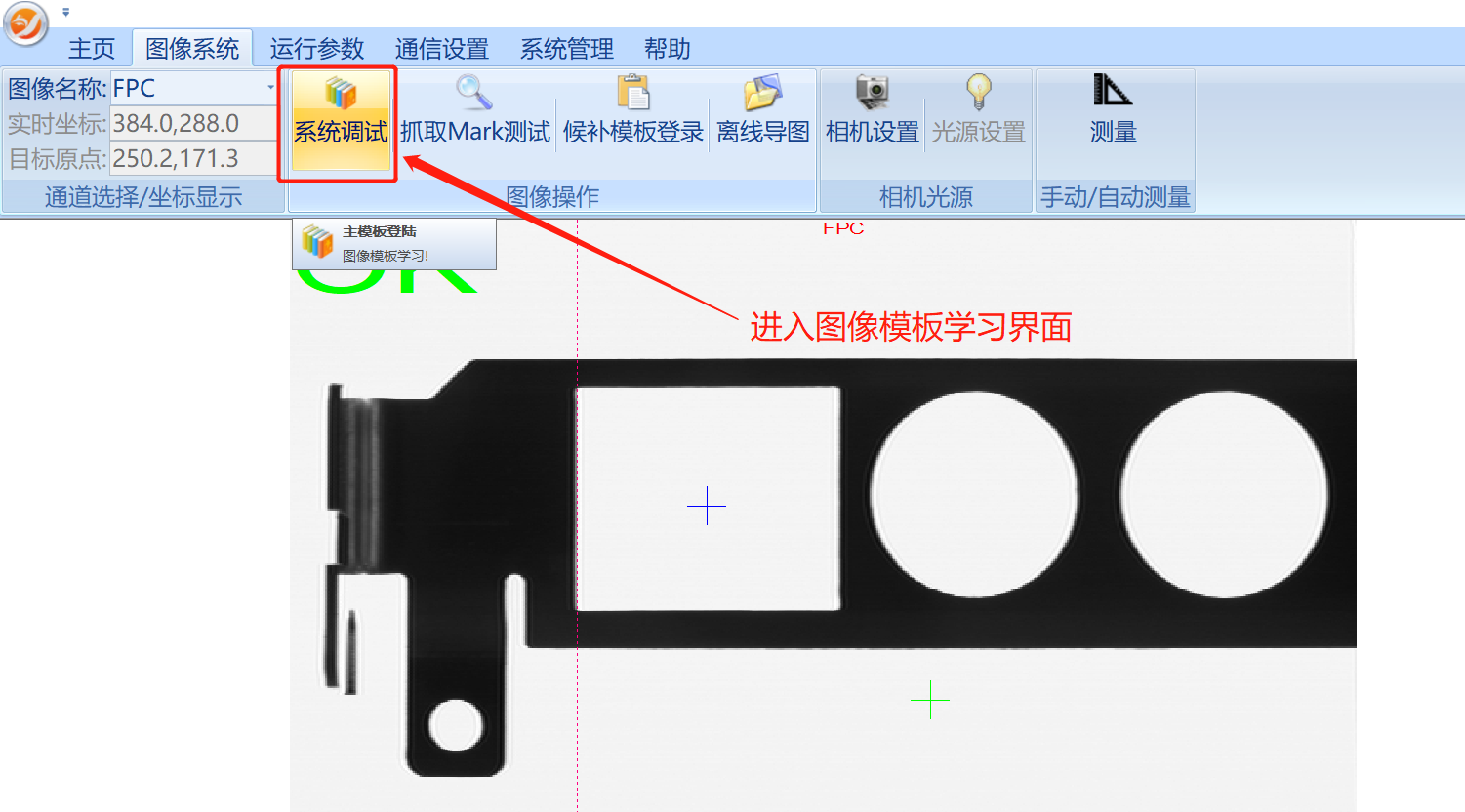

Fig.5  MasterAlign进入图像模板学习界面

Fig.6 当前图像处理耗时

通过进入模板学习界面可以查看当前图像处理消耗的时间，如图6所示，图像处理为1ms。

（3）实时坐标像素跳动大

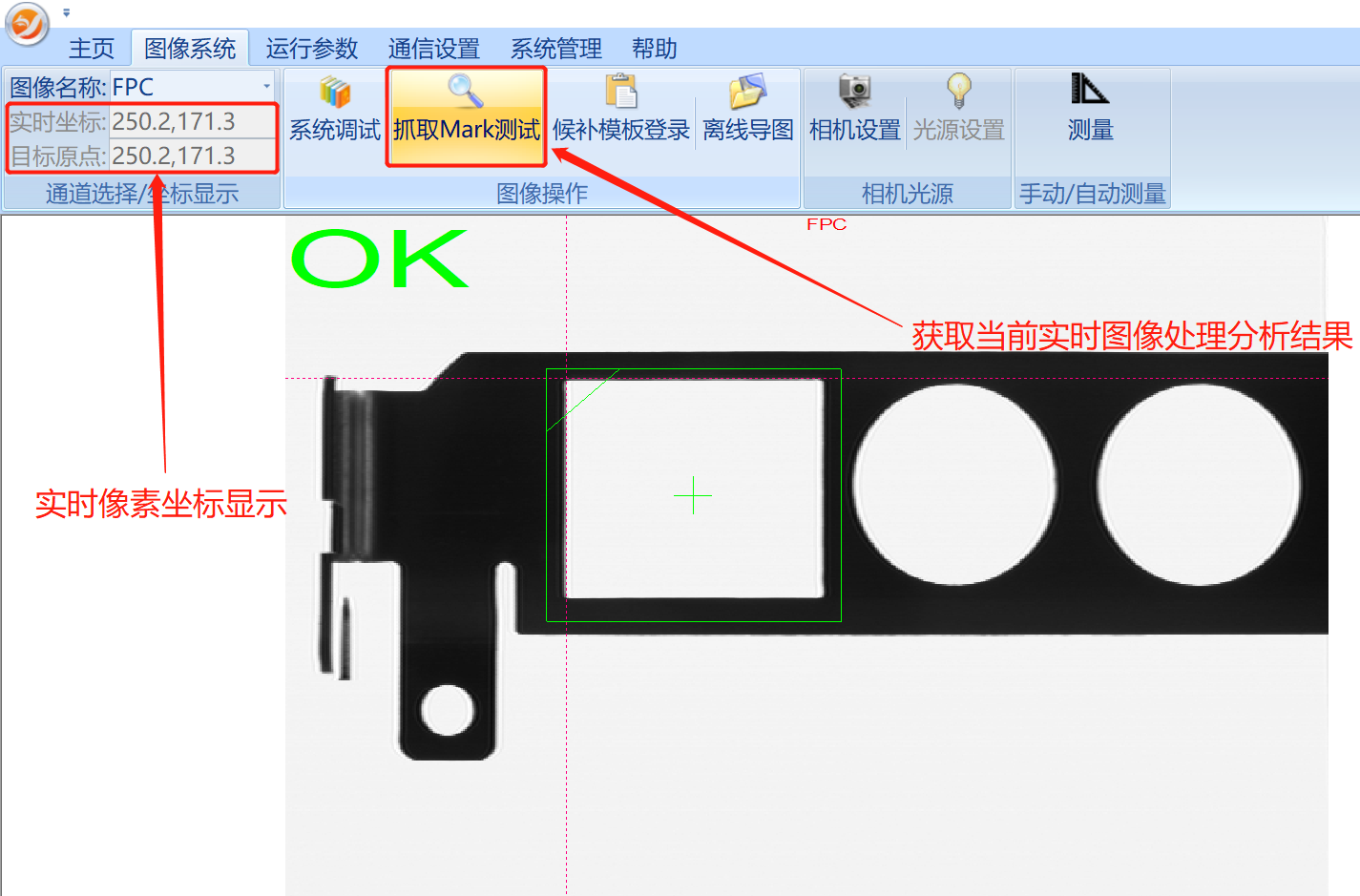

Fig.7 实时坐标显示

通过实时分析图像处理结果，获得当前的实时图像处理像素坐标，分析图像处理的可靠性，在产品稳定不动的条件下，使用此方法快速测试整个成像系统的鲁棒性，若是出现图像处理分析的像素坐标波动超过1个像素，表示当前图像存在不稳定的因素，需要分析图像成像效果是否稳定，或者图像处理工具是否可靠。

（4）对位次数多

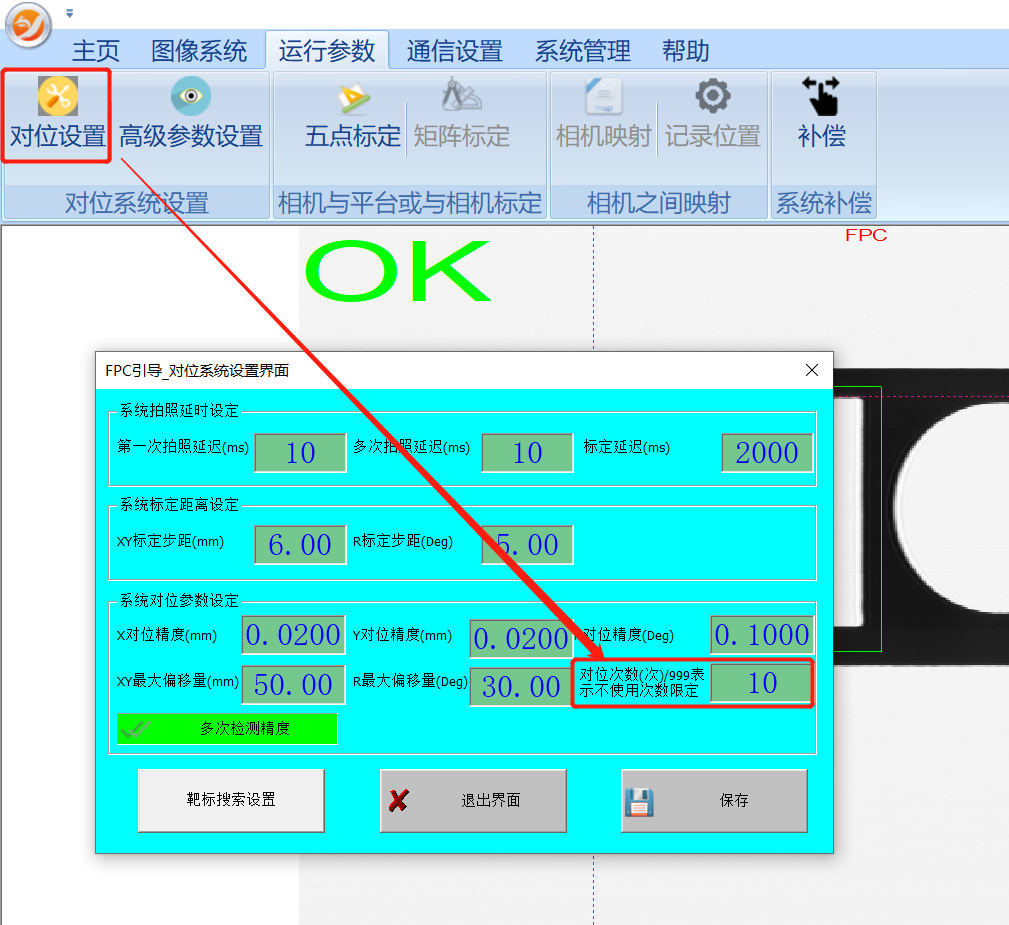

Fig.8 MasterAlign设定对位次数

对位次数的设定，一般是为了通过多次对位达到更高的精度，弥补对位平台机构一次对位不满足精度情况下设定。当图像处理处理可靠、平台精度高，来料偏差小的情况下，一般1~2次对位即可达到像素精度；若是出现多次对位均达不到预设精度范围情况下，需要从以下几方面排查。

①对位平台的参数设定是否正确

②是否有机构出现不稳定

③图像处理效果是否可靠

三、问题分析

3.1机构问题解决对策

（1）降低上料偏差

（2）对位平台

①设置可以满足要求且合适的平台速度

②对位平台丝杆螺距设定

③对位平台旋转半径设置

设定仅进行一次对位，了解一次对位的图像处理时间和速度等，图9为视觉对位1次的拍照时间及图像处理时间，再通过上文中图2所示的对位偏差了解产品来料的误差等

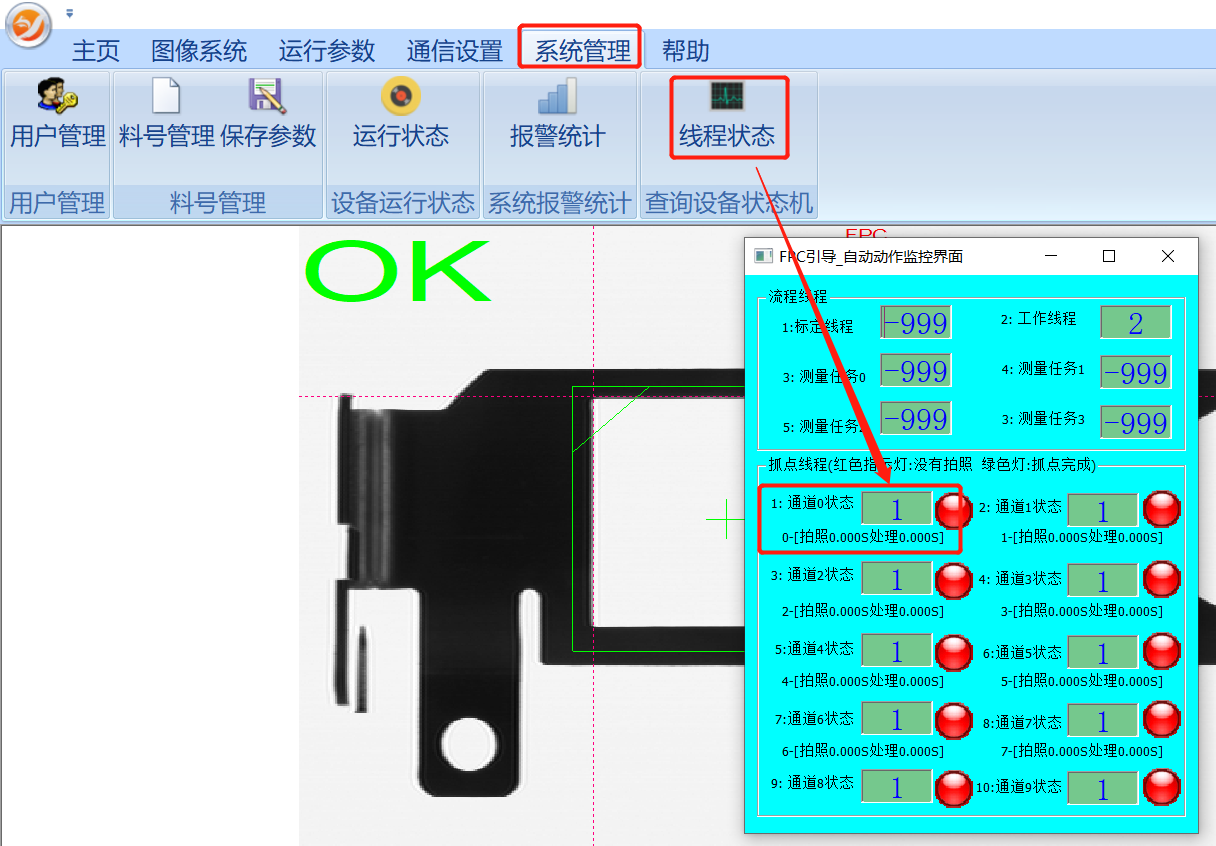

Fig.9 MasterAlign 拍照和处理时间

通过如图9中所示，可以查询程序线程中对当前通道的拍照时间和图像处理时间。

3.2视觉问题解决对策

（1）考虑机构是否有晃动、相机是否锁紧、图像效果是否稳定。

优先先确认相机、镜头、光源等安装是否稳定可靠，在视觉部件可靠的情况下再确认图像成像效果是否能够满足要求。

（2）减少拍照延迟时间

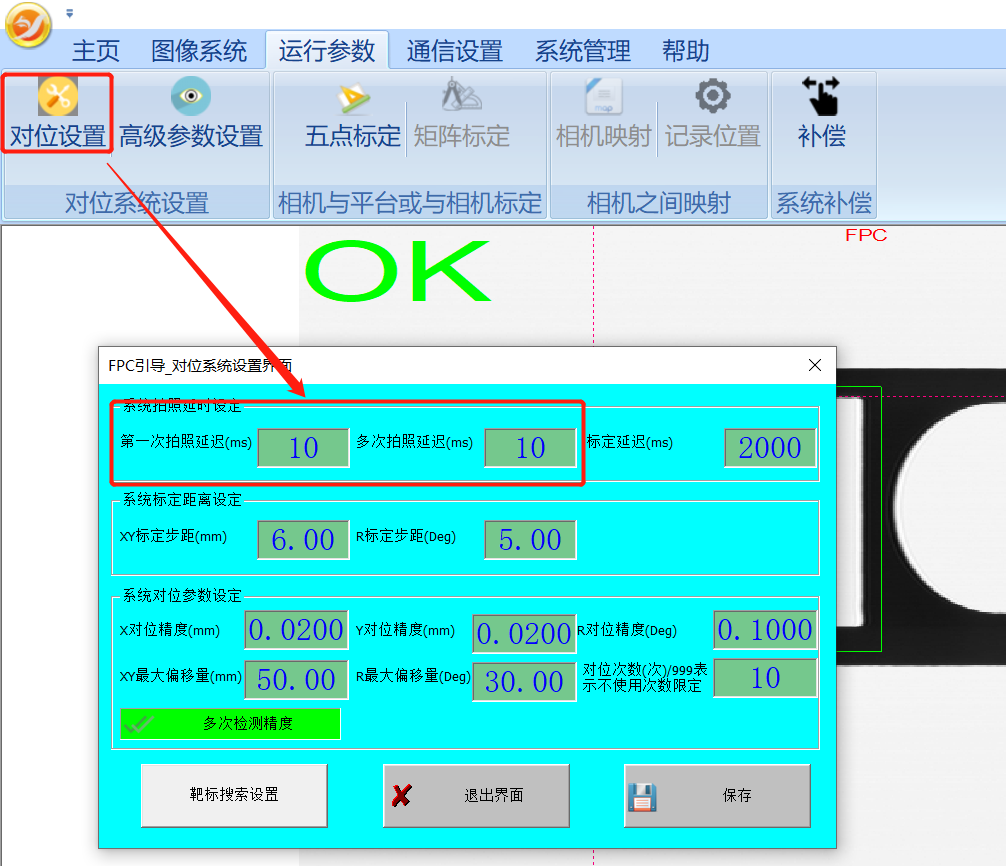

Fig.10 MasterAlign拍照延迟设定

减低视觉拍照延时至10ms（前提是在10ms内机台可以停稳，相机处于静止状态），常规情况下机台稳定的时间一般为50ms为佳，若是出现机台超过50ms依然不能稳定的情况下，应该想办法去改善设备的刚性，提升整个设备的可靠性。

（3）合理设定对位精度

根据客户要求精度及像素精度设置合理的精度管控范围，精度管控范围低于像素精度易导致对位次数过多。

Fig.11 MasterAlign中精度设定

对位精度设定，一般情况下，建议设定为标定后像素精度的1~2倍范围内，比如我们标定后得到的精度是0.01770mm/pixel，建议设定的精度范围为0.0177mm~0.0354mm范围内，若是需要设定更高的精度，需要保障图像成像效果和平台机构的精度。

（3）降低图像处理时间

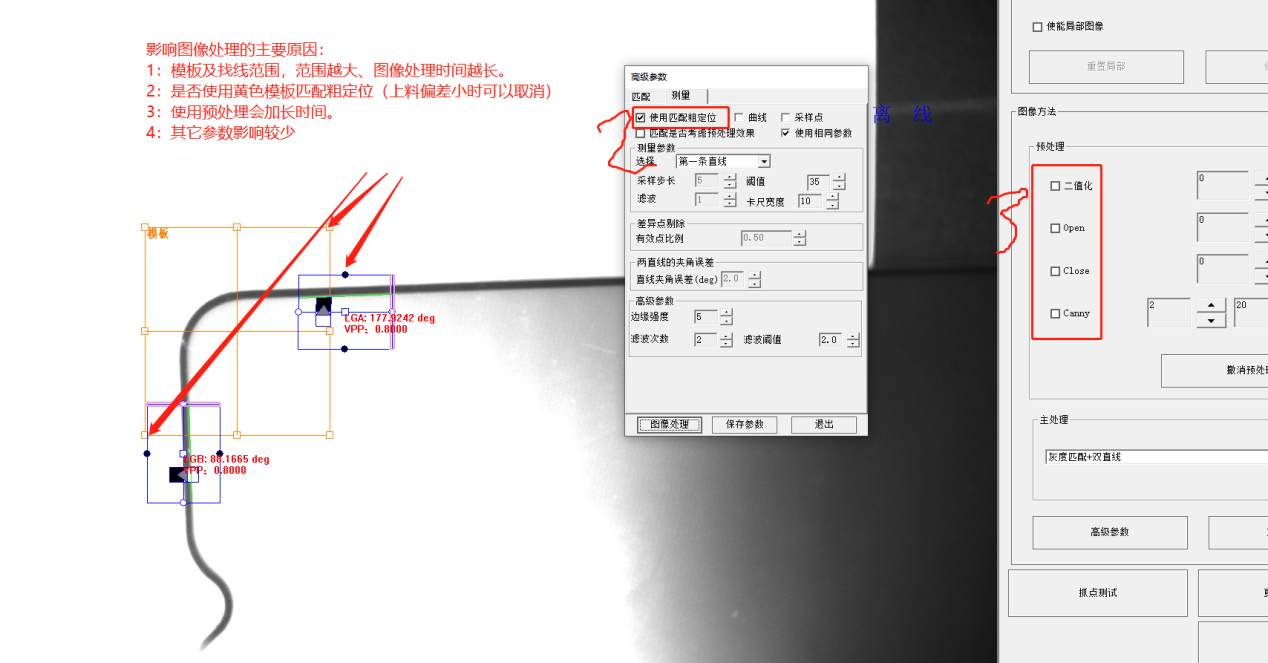

Fig.12 合理的图像处理算子工具应用

根据不同的应用场景选择合适的图像处理算子工具，通过对应的图像处理参数设定，减少没有必要的图像处理开销，提升图像处理效率。举例说明：如产品来料基本控制在2度范围内，在做模板匹配的时候，搜索的图像范围不需要设定在(-180,180)之间搜索，在小的角度（-5,5）范围内搜索即可，合理设定相关参数可提升图像处理效率。
