浅谈电子标签封装工艺

       RFID的产业链主要由芯片设计和制造、系统集成、中间件、应用软件等环节组成。从硬件的角度看，封装在标签成本中占据了三分之二的比重，在RFID产业链中占有重要的地位。随着RFID技术在社会各行各业应用推广的不断深入，它所涉及到的应用领域也越来越多，不同的应用场所和项目环境对RFID标签形态提出了各种不同的要求。下面我们就通过对电子标签封装工艺的选择，带领大家走入RFID的封装世界。

     如果您的RFID项目的最终用途是用于高速运动物体的快速检验通过，如高速路、停车场不停车收费、计费，工业生产线产品信息自动采集，企业产品进出库管理ERP等项目，建议您采用传统的带自粘功能的RFID标签，也就是将RFID封装成通常的不干胶形态。目前这类电子标签在RFID产品标签中占较大的应用比例。

      如果项目的最终用途是人员管理等较人性化的安全检验场所，如公路、铁路、机场等边境口岸人员管理，门禁，学生证卡、公交用卡等社会人员支付管理（也就是通常所说的非接触式IC卡），一般采用卡片形态。这其中也包括目前流行的电子护照、新一代公民身份证等以证件形式出现的产品。此外，对于一些处于公共场所或不希望引起公众注意的设备状态日常巡检，如燃气接口、油田仪器仪表，汽车设备等，目前较常采用的是各种与依附设备相类似的零件形态，这类产品随主检设备的不同而形态各异，如纽扣、镙丝等形状，一般属于异形标签，在加工时采用塑料制成，通过注塑工艺封装而成。

     封装工艺介绍封装环节主要包括三个主要工艺：天线基板制作、Inlay的制作（一次封装）和基板上涂覆绝缘膜、冲裁（二次封装）。

天线基板制作

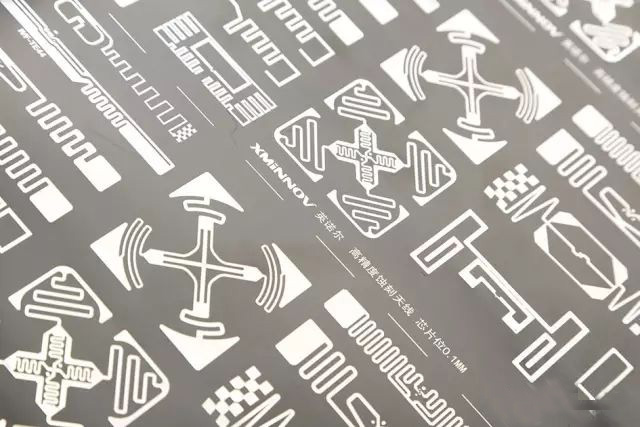

       天线基板制作目前主要包括两种方式，一种是传统的蚀刻工艺，另一种是通过丝网印刷工艺来实现。蚀刻工艺是将铝箔和薄膜加工成铝复合材料，再通过印刷彩色防腐剂形成新的复合材料，通过蚀刻生产设备，加工成天线形状的复合材料基板，这种工艺实际是一种天线复合材料的成型过程，蚀刻工艺非常适合于工业上的大规模生产，且成本较低。

     此外，在RFID标签天线的基板制作环节，根据方式的不同，还包括布线工艺、绕制工艺和光刻等工艺流程。

Inlay的制作（一次封装）

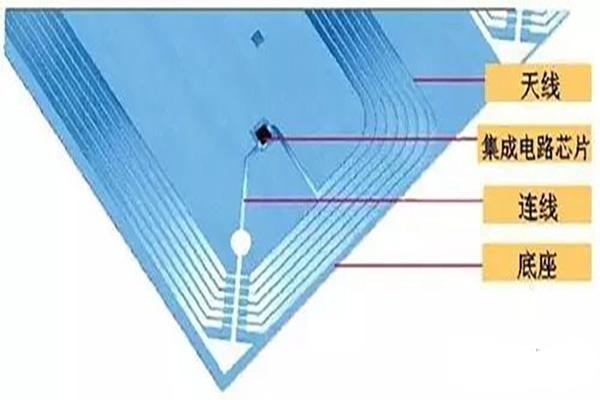

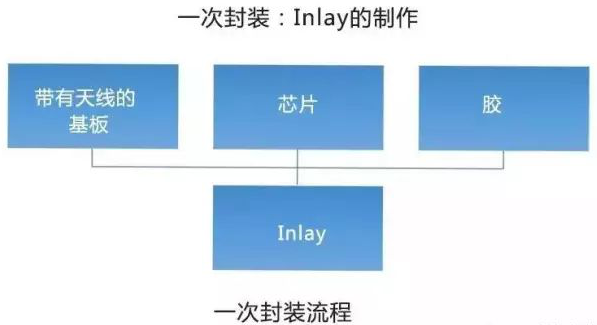

     一次封装是指将带有天线的基板和芯片通过点胶的方式制成Inlay的过程。RFID标签的封装环节主要体现在天线基板与芯片的互连上，因RFID标签的工作频率高、芯片微小超薄，最适宜的方法是倒装芯片（FlipChip）技术，它具有高性能、低成本、微型化、高可靠性的特点，为适应柔性基板材料，倒装的键合材料要以导电胶来实现芯片与天线焊盘的互连。

      倒贴装芯片生产技术采用电脑控制机械化粘接方式、无焊点，成品率高，配合天线的印刷工艺能够实现大规模高速连续生产，可进一步减少产品成本。与模块技术相比，倒贴装芯片技术使芯片的功能面通过传导触点直接连接至天线，不再需要传统的金线和人造树脂等封装材料。新型连接技术不仅节省了模块空间，而且比常规接线方式更为牢固。

     为了适应更小尺寸的RFID芯片，有效地降低生产成本，采用芯片与天线基板的键合封装分为两个模块分别完成是目前发展的趋势。其中一种做法是：大尺寸的天线基板和连接芯片的小块基板分别制造，在小块基板上完成芯片贴装和互连后，再与大尺寸天线基板通过大焊盘的粘连完成电路导通。另一种与上述将封装过程分两个模块类似的方法是将芯片先转移至可等间距承载芯片的载带上，再将载带上的芯片倒装贴在天线基板。该方法中，芯片的倒装是靠载带翻卷的方式来实现的，简化了芯片的拾取操作，因而可实现更高的生产效率。

基板上涂覆绝缘膜、冲裁（二次封装）

     电子标签产品从形态上分成三大类，传统标签类（自粘不干胶）、注塑类和卡片类。不同形态的产品充分说明，智能电子标签的封装加工完全跨越了传统“卡”的概念。

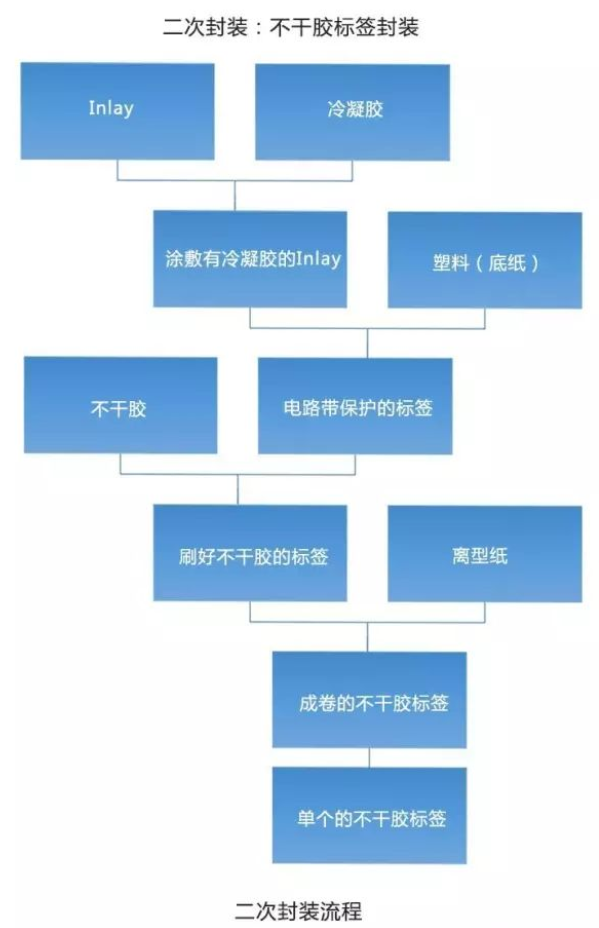

      传统的自粘不干胶电子标签用标签复合设备完成封装加工过程。标签结构由面层、芯片线路（Inlay）层、胶层、底层组成。面层可以用纸、PP、PET作覆盖材料（印刷或不印刷）等多种材质作为产品的表面，应用涂布设备将冷凝胶涂敷到Inlay层上，再加上塑料材质的底油，通过与印刷好的上下底料相结合，形成大张的成品标签卡，再通过印刷、层压、冲切等形成符合ISO-7810卡片标准尺寸，也可按需加工成异形等形式，。一次封装流程纸，就型成电路带保护的标签，再刷上胶，和离型纸结合，就形成了成卷不干胶电子标签，再经过模切等工序，就形成了单个的不干胶电子标签。

    注塑类和 PVC卡片相似于传统的制卡工艺即成卷 Inlay 表面涂光注塑类和 PVC卡片相似于传统的制卡工艺即成卷 Inlay 表面涂光。

    RFID标签因不同的用途呈现多种封装形式，因而在天线制造、凸点形成、芯片键合互连、二次封装等过程工艺也呈多样性。无论采用何用形态的电子标签，其在一次封装的工艺是基本类似的，所不同的外在形态主要是在二次封装的环节上，采用不同的封装工艺，用户可以根据不同的用途和各自项目要求进行相应的封装工艺选择。
