双翌视觉MasterAlign——CCD自动对位手表贴合案例

方案概述

手表在生产过程中需要用到贴合机对玻璃进行以及光学组件进行贴合，随着可穿戴设备的日趋普及，单相机大视野视觉技术几乎成为这一流程的必备技术。运用视觉对位将手表盖板与LCM模组或功能片精准贴合，同时在精度、效率、稳定性等方面相比之前也得到明显改善。

双翌视觉MasterAlign视觉对位软件优势

Ø 高精度，高效率定位，极大的提升了产品贴合的质量和效率

Ø 方形、圆形、异形手表的全自动贴合

Ø 视觉组件，无需编程

Ø 高效贴合速度

方案及系统原理

通过相机拍摄抓取LCM的相应特征坐标，并以此坐标作为基准位置；另外以个相机拍摄抓取TP相应特征位置坐标，得出盖板和LCM的位置差异，控制运动平台进行X、Y、和θ方向的调整，最终完成对位的调整，保证盖板左、右角点分别和LCM的左、右角点均分居中。

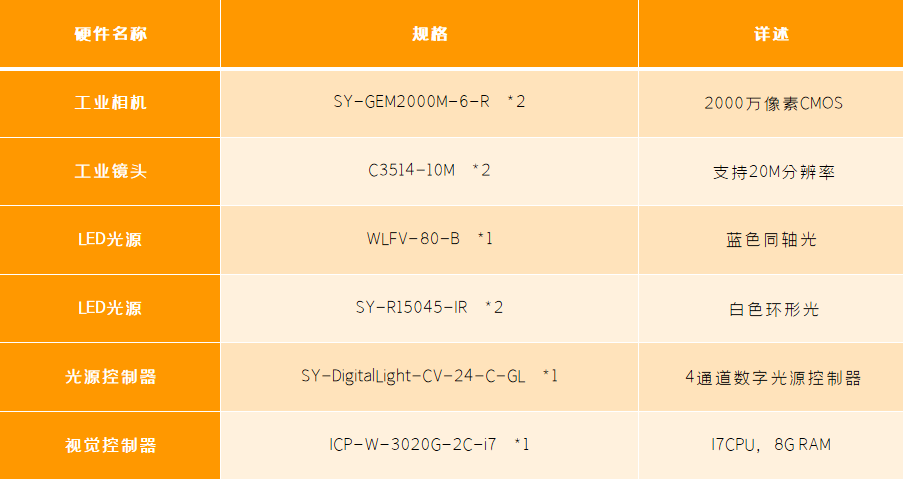

系统配置清单

CCD自动对位手表改变和手表液晶模组（方形、圆形、异性）贴合，组装精度高、速度快，采用双翌独特的料号切换管理，使得产品换型更加简单更便捷。

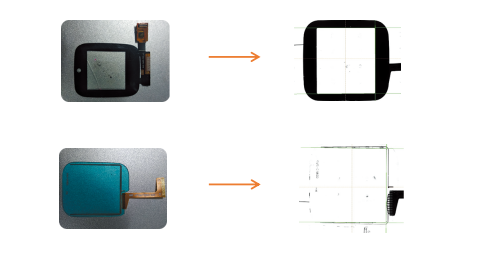

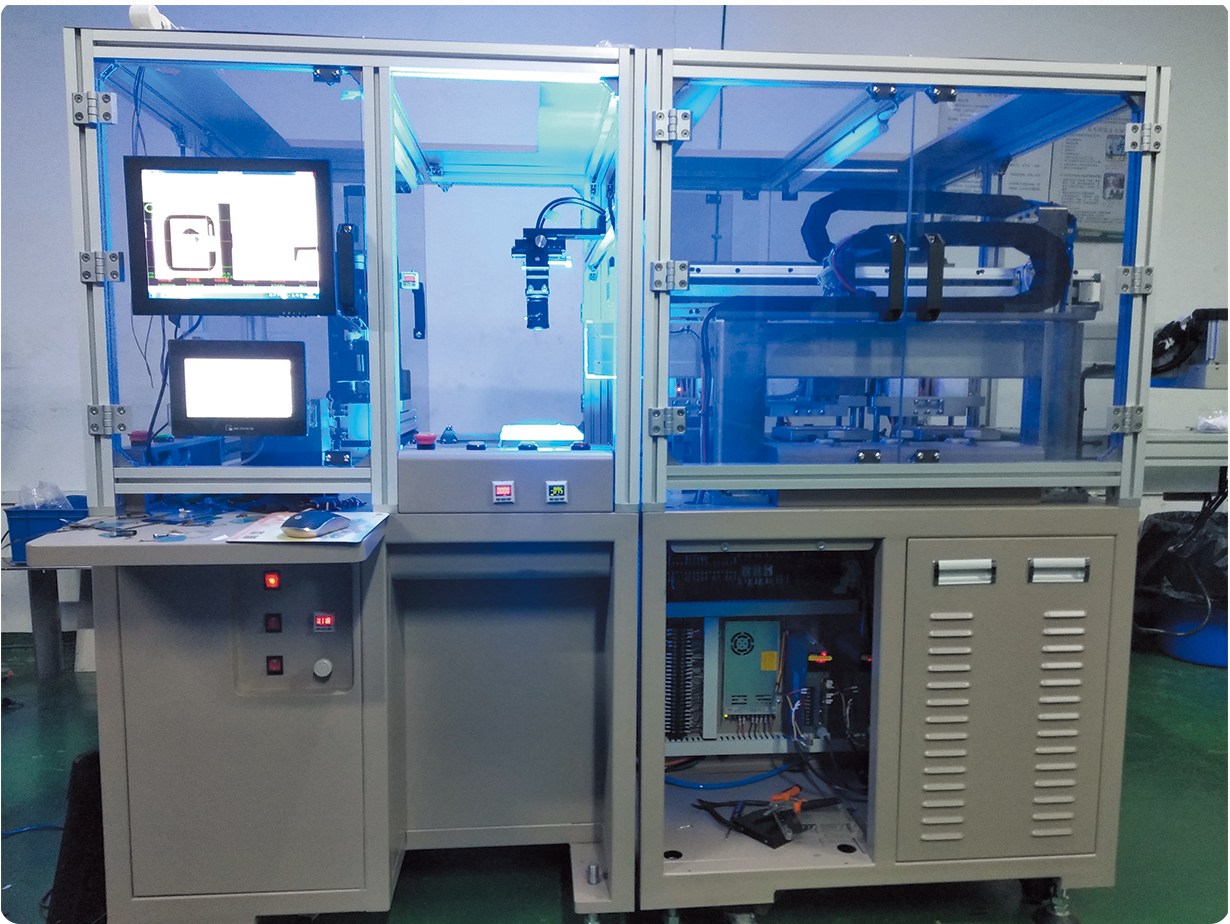

相关产品图示

●精度可达±0.05mm

●高效贴合速度

●操作界面简洁

●换型容易速度快

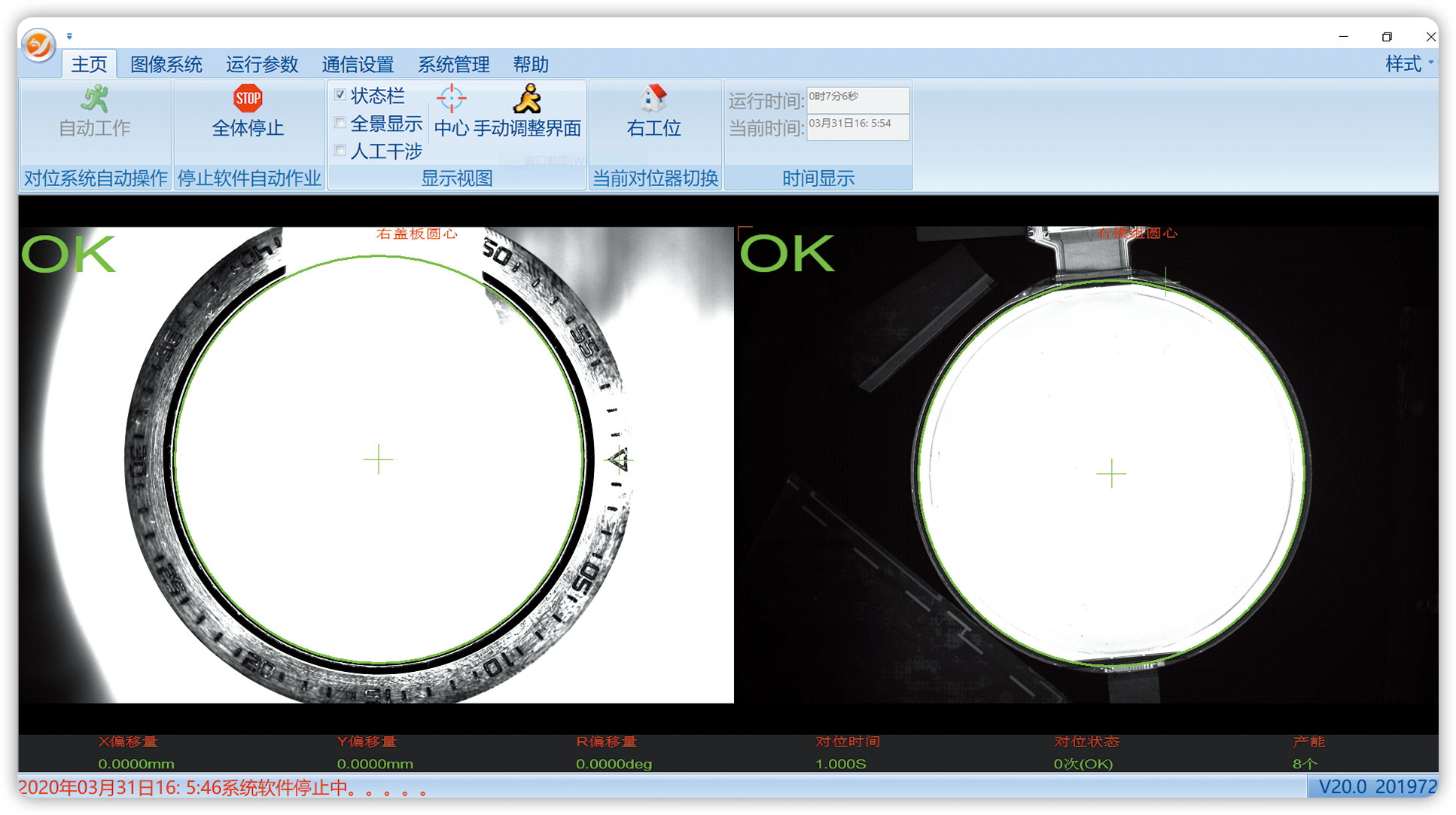

应用示例
