浅谈LCD面板显示生产工艺

      液晶显示器（Liquid Crystal Display, LCD）是平板显示技术（Flat Panel Display, FPD） 的一种，基于液晶材料特殊的理化与光电特性，是目前平板显示技术中发展最成熟、应用 最广泛的显示器件，主要应用于电视、显示器、笔记本电脑、平板电脑、智能手机等领域。

      目前市场上所谓的 LCD主要指的是主动矩阵式的薄膜晶体管液晶显示器（Thin Film Transistor LCD, TFT-LCD），包括了薄膜晶体管（TFT）和液晶显示（LCD）两项技术， 即由薄膜晶体管控制的液晶显示。

TFT-LCD：三明治一样的构造

       液晶显示屏的构造就如同三明治一样，将液晶夹杂在两片玻璃基板之间，这两片玻璃基板，就是TFT Array玻璃和彩色的滤光片。在TFT Array玻璃上有无数的画素(pixel)排列，而彩色的滤光片则是画面颜色的重要来源，液晶便夹杂在TFT Array以及彩色的滤光片之间。

       当电压在TFT(晶体管)的时候，液晶转向，光线便穿过了液晶在面板上面产生了一个画素，而此光源则是由背光模块所负责提供的。此时，彩色的滤光片给予了每一个画素特定的一个颜色。结合了每一个不同颜色的画素最后所呈现出的就是面板前端的影像了。

       TFT-LCD必须是在精密的无尘室之内，经过300道以上的制程而生产出来的。无尘室的最高洁净度等级可以达到「10 」（即：在无尘室的环境之内，每立方尺最多只有10颗粉尘）。

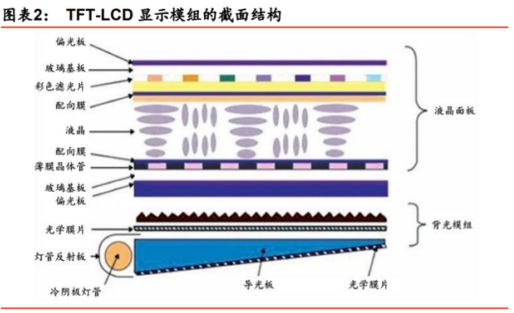

TFT-LCD构造图

TFT-LCD主要的三段制程

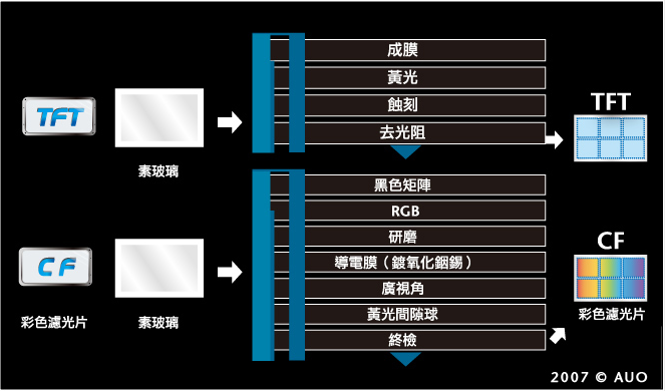

     前段Array

       前段部分的Array 制程和半导体制程相似，但是不同的是将薄膜电晶体制作在玻璃之上，而不是矽晶圆上面。

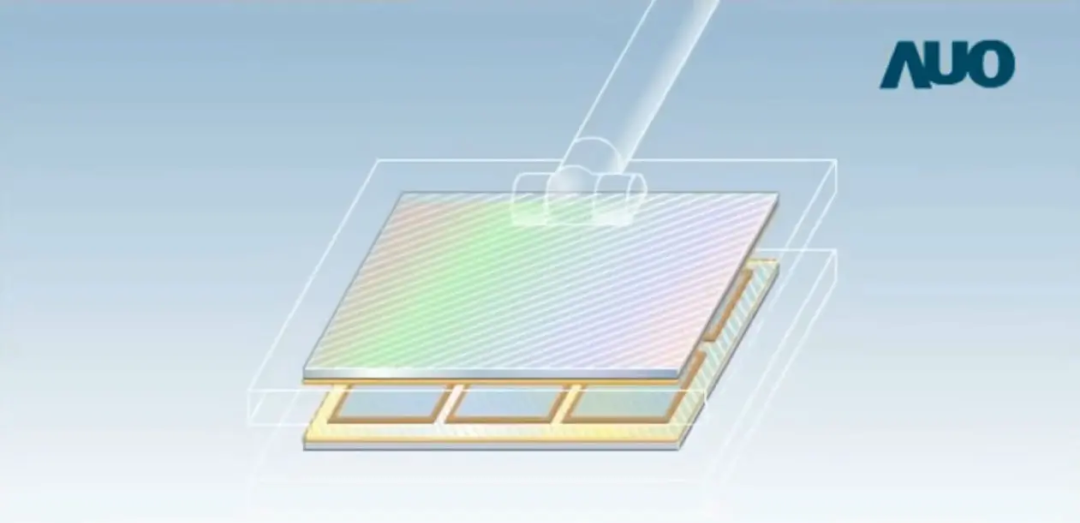

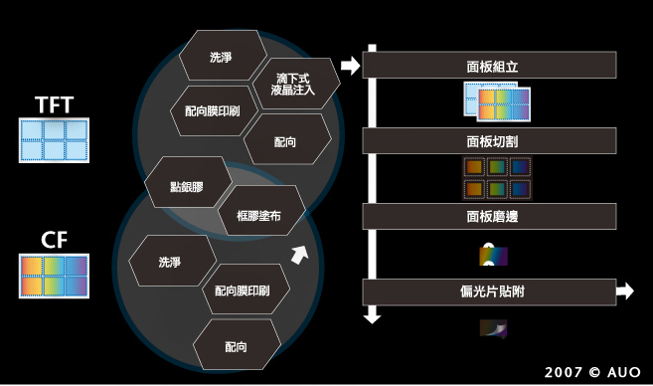

中段Cell

       中段的Cell ，是以前段的TFT Array玻璃作为基板，和彩色的滤光片玻璃基板相结合，并且在两片玻璃基板之间滴上液晶之后再贴合，再将大片的玻璃切割成为面板。

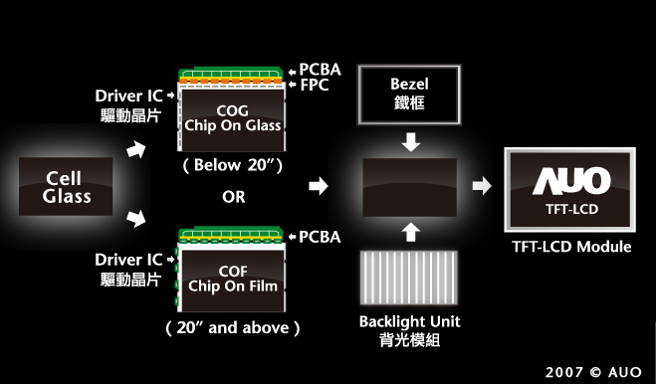

 后段Module Assembly (模组组装)

       后段模组的组装制程则是将Cell制程之后的玻璃和其他的如电路、外框、背光板等等多种零组件组装生产的作业。
