工业镜头中透镜的定心详解

发布时间:2022-12-14 16:46:25 最后更新:2023-02-09 11:15:07 浏览次数:2645

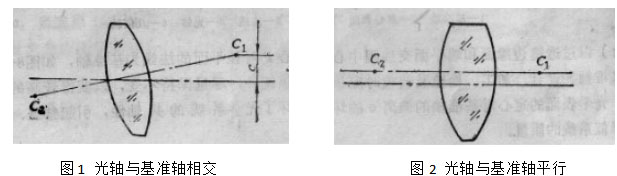

       定心的目的是使中心线与机械中心线合而为一,另一功能则是控制镜片的外径达到公差配合。为了满足光学成像的要求,需要保证镜片的光轴在一条直线上。但在加工与装配时的镜片是以外圆进行定位,但单单依靠外圆定位,无法保证光轴一致性,那么就要求透镜在生产过程时要有定心磨边这一步骤。精磨抛光后的透镜一般都还未定心,此时存在的中心误差,中心误差会有两种情况:透镜自身光轴与系统理想光轴交叉(图1),透镜自身光轴与系统理想光轴平行的情况(图2)。



定心的方法

       定心的方法很多,可以归类为光学定心法、机械定心法、激光定心法、光电定心法。光学定心又可以分为透镜表面反射像定心法、球心自准反射像定心法、透射像定心法和电视定心法等。简单介绍一下机械定心法,当透镜处于非定心状态时,由于其边厚不等,则透镜受力不平衡。这时由弹簧产生的支反力,可分解成垂直于夹头端面的夹紧力和垂直轴线的定心力(图3)。



       不同透镜的形状对于定心来说,也会有不同的难易程度。为了反应透镜定心难易程度,给出了定心系数Z,其公式为:



       D分别为透镜前后两个面的直径,R为其曲率半径,当透镜两面均为凹或凸时,正负号取正号,当为一凸一凹时,正负号取负号。一般分为几个等级:Z<0.05,定心困难;0.05≤Z<0.15,一般定心;0.15≤Z,定心容易。

       一般的,透镜为弯月透镜,且曲率半径接近时,Z值就会越小,定心难度就会越大。
