EMC-4641C板卡DB26限位异常排查

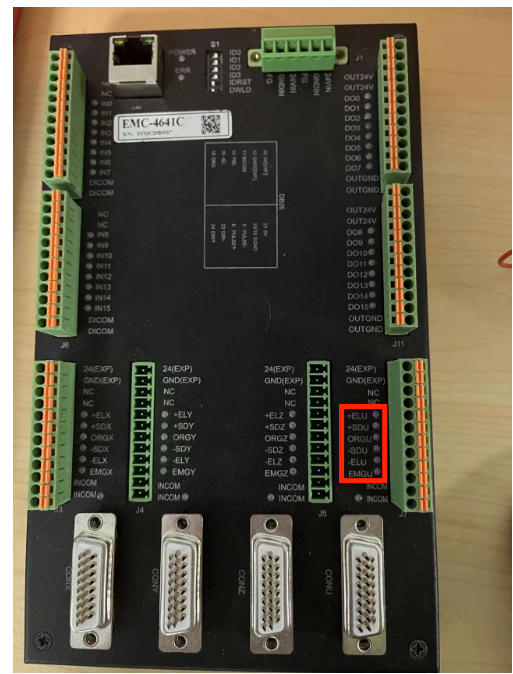

       问题：接线端口上没有接线但是限位的灯是亮着的，下图红色框内的灯

问题分析：

       因为板卡端口上的限位接口和DB26上的限位接口是互通的，所以板卡端口上没接限位线很大概率是DB26上接了限位线

问题解决方法

       第一种：DB26上面的限位针脚不要接，可以看上图中只接5、6、23、24四个针脚，然后在板卡端口上接上24v、0v、正限位、负限位、原点、公共端

       第二种：只接DB26上面的针脚，接10、12、11、14、16、18、5、6、23、24  十个针脚，确认针脚10（24v）、针脚12（0v）、针脚11（公共端）、针脚14（正限位）、针脚16（负限位）、针脚18（原点）是否接好接对，板卡上端口就不用接任何线了

       注意：以上方法只需要接一种，两种都接对的情况下效果是一样的，如果一种接错了就需要把两个方法都排查，所以没必要都接
