7010/7012/7030/7130串口设置RS-485方法说明

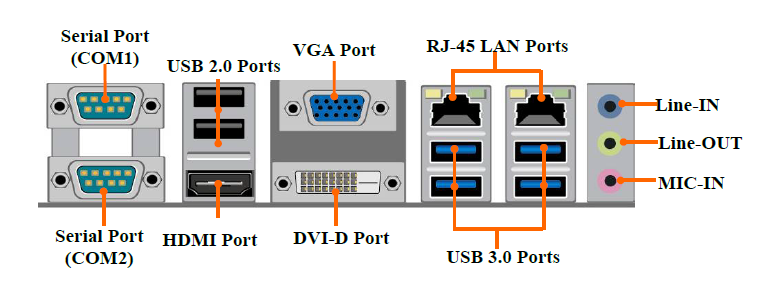

（1）以上3种机型是COM1支持RS-232/422/485，COM2-6只支持RS-232，7010/7012 RS-485在如下图1所示位置，7030 RS-485在如下图2所示位置

图1

图2

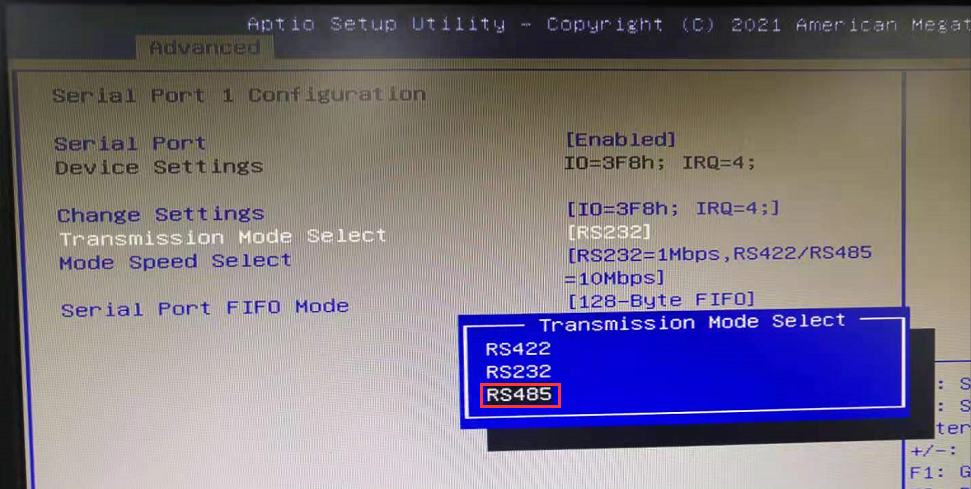

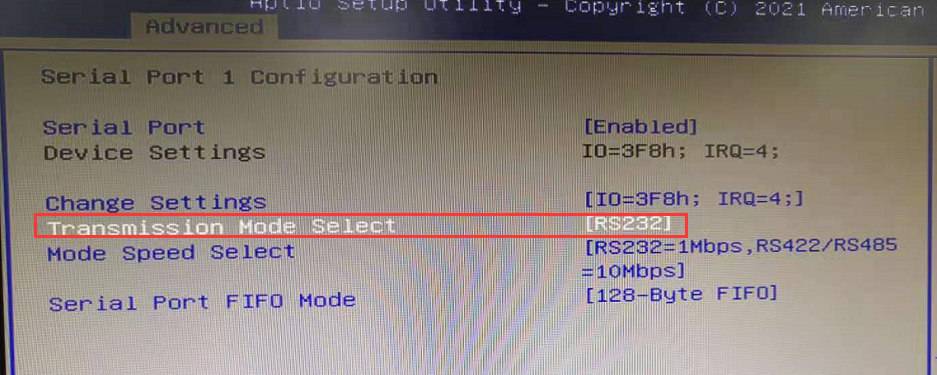

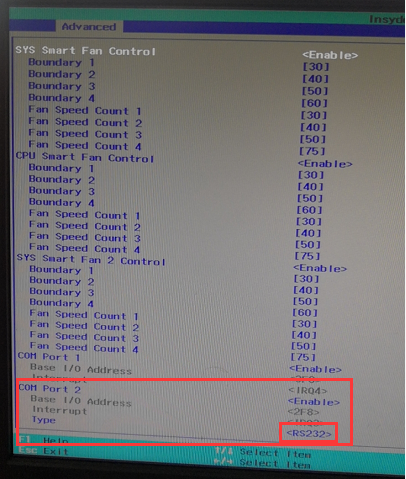

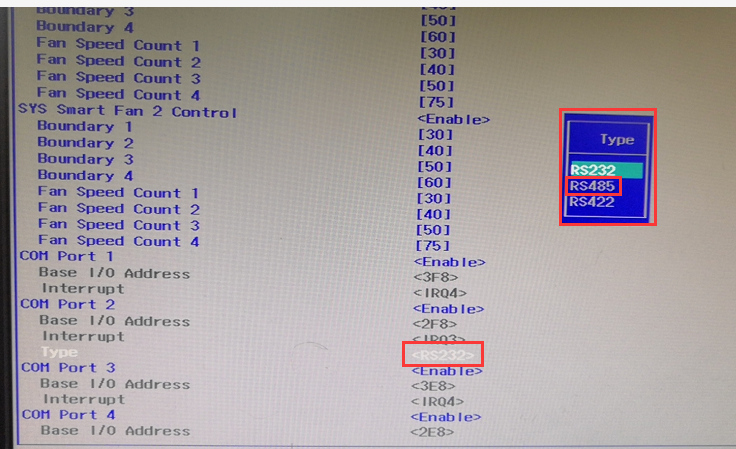

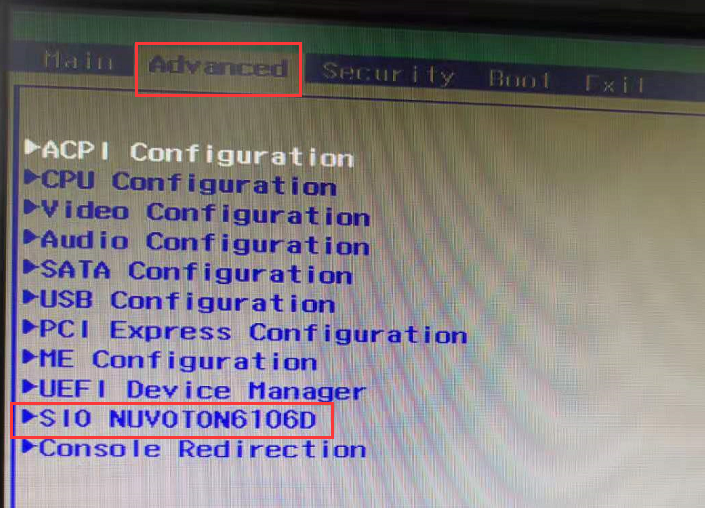

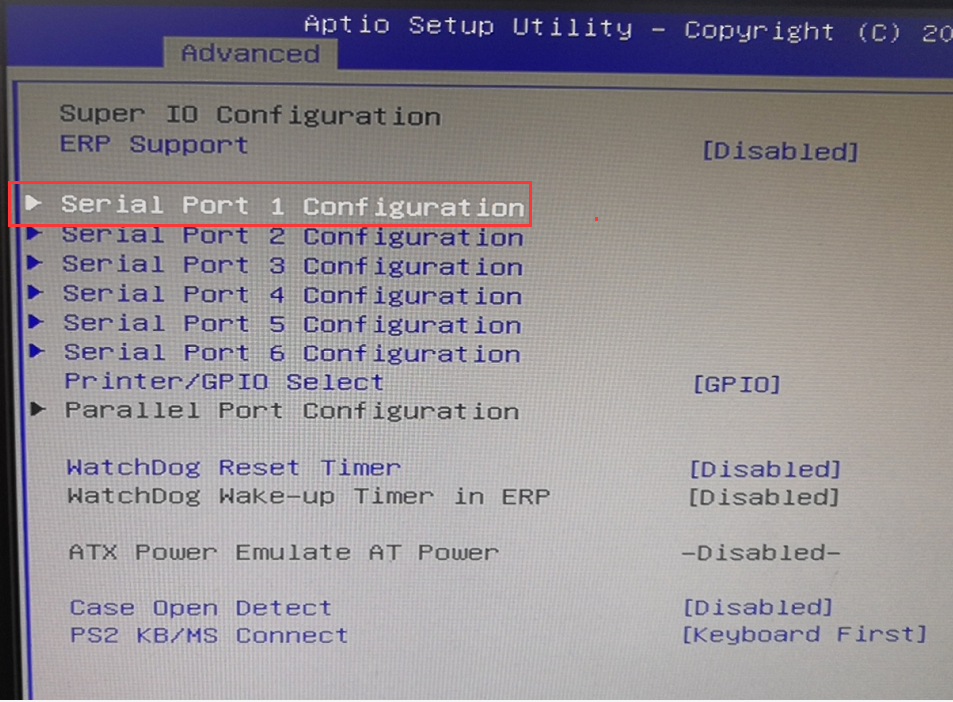

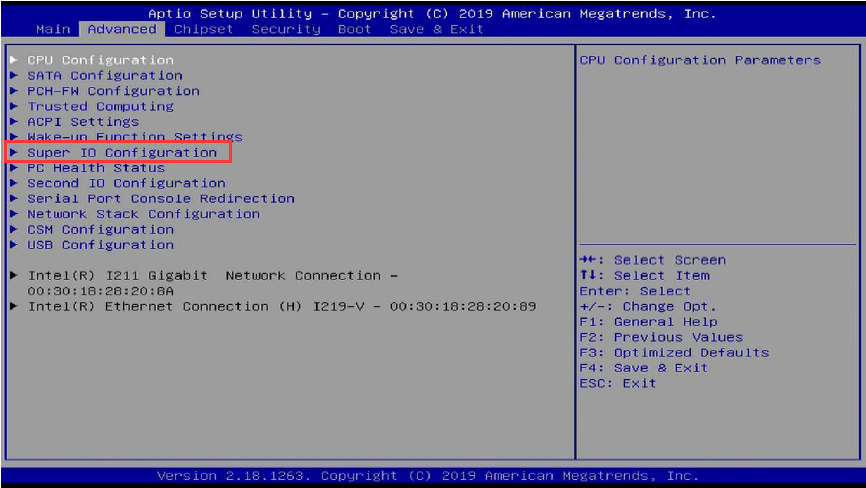

（2）设置方式都是BIOS设置，即开机按DEL键进入BIOS，按下图3-6步骤设置，设置完，按F4保存即可。

图3

图4

图5

图6

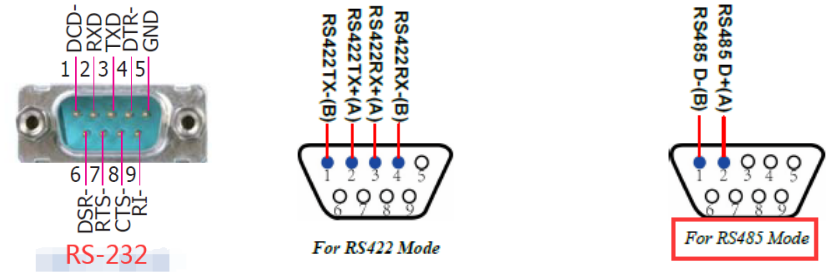

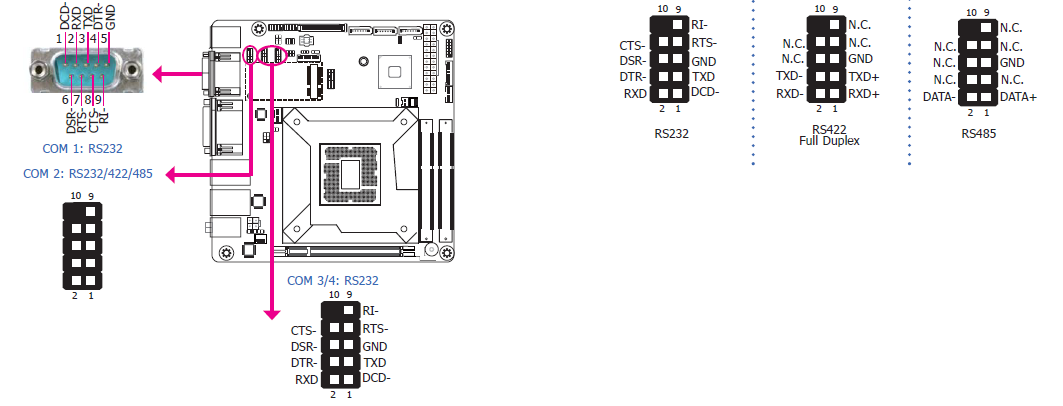

（3）RS232/RS-422/485定义如下图7所示

图7

2、7130机型

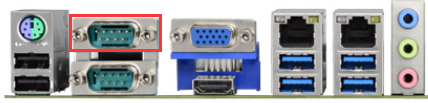

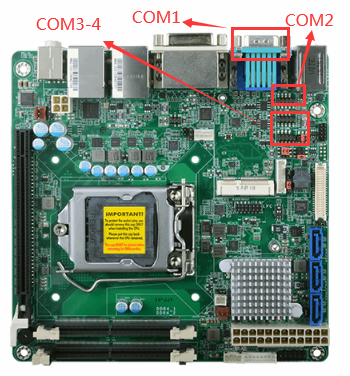

（1）以上机型是COM2支持RS-232/422/485，COM1、COM3、COM4只支持RS-232，7130主板的COM口分布如下图8所示位置

图8

（2）设置方式都是BIOS设置，即开机按DEL键进入BIOS，按下图9-11步骤设置，设置完，按F4保存即可。

图9

图10

图11

（3）RS232/RS-422/485定义如下图12所示

图12
