机器视觉（MachineVision）是人工智能正在快速发展的一个分支。

       当前中国已是继美国、日本之后的第三大机器视觉领域应用市场。

       从市场规模方面来看，作为新兴技术和产业，中国机器视觉行业规模仍较小，但增速远快于全球，处于高速成长的阶段。GGII预计至2025年机器视觉市场规模将超过1200亿元，行业有长期广阔的发展前景。

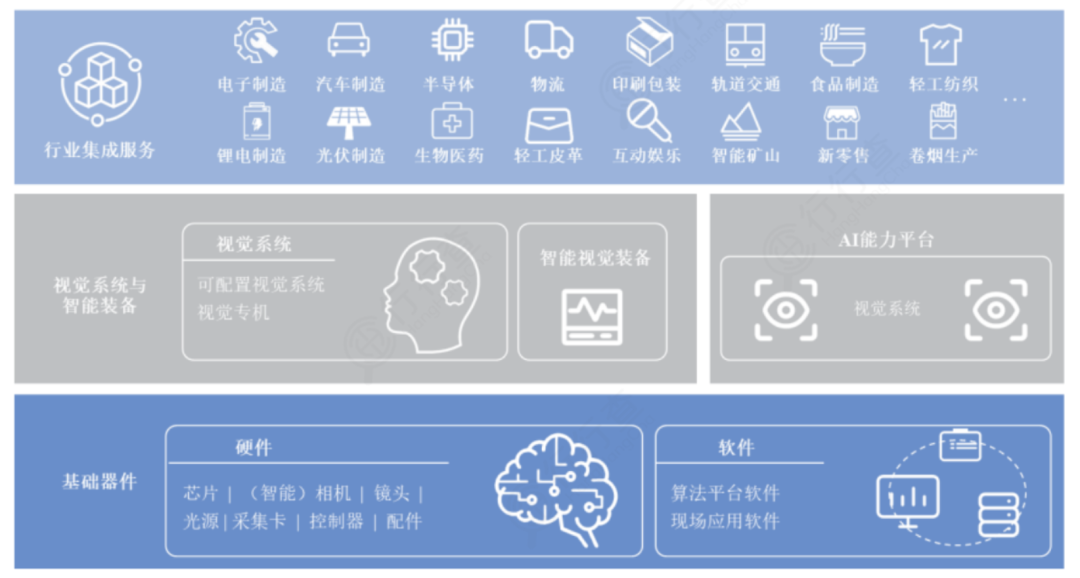

       机器视觉全景结构图：

01

机器视觉行业概览

       机器视觉是通过光学的装置和非接触的传感器，自动地接收和处理一个真实物体的图像，以获得所需信息或用于控制机器人运动的装置。

       机器视觉是由人工智能、计算机科学、图像处理和模式识别等诸多领域合作完成的。

       通过计算机、图像传感器及其他相关设备模拟人类视觉功能的技术，以赋予机器“看”和“认知”的能力。

       机器视觉设备一般包括两个部分。1）“视”，即系统的硬件组成部分，主要包括：光源、镜头、工业相机、图像采集卡；2）“觉”，即系统的视觉处理软件。机器视觉包括识别、测量、定位和检测四大功能，其中检测技术难度最高。

       机器视觉工作流程:

       在工业领域，机器视觉相对人眼视觉存在显著优势。机器视觉拥有精度高、速度快、适应性强、可靠性高、效率高等人工视觉无法比拟的优势。在我国人工成本增加、数字化转型、制造业效率和质量要求提高的大背景下，正在逐步替代人工。

       机器视觉和人眼视觉对比：

02

机器视觉产业链

       机器视觉可分为上游（硬件、算法软件）、中游（视觉系统、视觉装备集成）和下游终端应用。上游涉及的行业范围较为宽广，主要包括光源、工业镜头、工业相机、图像采集卡和软件及算法平台等环节；中游是机器视觉产业链最核心的环节，由视觉系统和视觉装备集成构成；下游为应用领域，广泛应用到电子、半导体、机器人、汽车、医疗等各行各业。

       在一个典型的机器视觉系统中，光源及光源控制器、镜头、相机等硬件部分负责成像，视觉控制系统负责对成像结果进行处理分析、输出分析结果至智能设备的其他执行机构。机器视觉应用系统包括图像捕捉、光源系统、图像数字化模块、数字图像处理模块、智能判断决策模块和机械控制执行模块。

光源及光源控制器

       光源控制器与光源二者搭配使用，光源控制器为光源供电，控制光源的照明状态（亮/灭）、亮度、频闪等。光源的好坏在于对比度、亮度和对位置变化的敏感程度，机器视觉行业主要采用LED光源产品。目前没有通用的机器视觉照明设备，针对每个特定的应用实例有个性化的方案，以达到最佳效果。

       光源行业高端市场由CCS和AI等外企主导，中低端市场国产化率超过90%，国产化程度高，竞争比较激烈。

工业镜头

       镜头相当于人眼的晶状体，是机器视觉采集和传递被摄物体信息过程的起点，所使用的的镜头为工业级镜头。需要更小的光学畸变、足够高的光学分辨率、丰富的光谱响应选择等，以满足不同场合视觉系统的应用需求。市场格局方面来看，外企在高端市场市占率较高国内企业主推性价比，目前中低端市场国产化率近80%。

工业相机

       相机是机器视觉中的图像采集单元，相当于人眼的视网膜，将光信号转变为电信号。通过镜头的光学聚集于像平面、生成图像，采集图像后输出模拟或数字信号，这些信号在视觉控制系统中重建为灰度或彩色矩阵图像。

图像处理软件及算法平台

        机器视觉系统中，软件以及系统是核心，能为整套方案带来更高的产品溢价。机器视觉开发工具主要有两种类型，一种是包含多种处理算法的工具包，另一种是专门实现某一类特殊工作的应用软件。底层算法难度巨大，外企几乎垄断底层算法、本土厂商正积极突围。目前国内仅有少数企业具有自研算法库。

机器视觉设备和集成

       视觉装备是在视觉系统基础上添加自动化装备构成。除了自主研发、生产并销售标准化的机器视觉核心部件，机器视觉厂商也深度结合下游实际场景，以整体解决方案的模式提供成套系统。国内厂商在集成端发展迅速，尤其是在一些外资还没有布局的领域、或者非标自动化领域如3C等。当前国内集成厂商单纯进行二次开发利润空间较小，在某一行业下游完成良好布局之后，有望尝试逐步向上游底层开发延伸，进行核心软硬件的进口替代。

       机器视觉是智能制造装备的关键零部件，当前90%制造业企业有自动生产线，但仅40%实现数字化管理，5%打通工厂数据，1%使用智能化技术，多数场景下仍靠人工或简单设备进行识别、检测。总体来看，中国工业增加值占全球比例正不断提升，未来在自动驾驶、医疗成像、工业机器人等各类高速成长的行业带动下，有望提振机器视觉行业需求，行业市场前景广阔。
