PCB丝印工艺流程

发布时间:2023-06-17 10:55:03 浏览次数:1233

丝印工艺流程介绍


丝印工艺的目的

1.主要用于外层线路的保护层,以保证PCB的绝缘、护板、防焊。

2.制作字符标识。

丝印工艺

阻焊(Solder Mask)概念

阻焊,俗称“绿油”,为了便于肉眼检查,于主漆中多加入对眼睛有帮助的绿色颜料,其实防焊漆了绿色之外尚有黄色、 白色、黑色等颜色。

阻焊目的

①防焊:留出板上待焊的通孔及其焊盘,将所有线路及铜面都覆盖住,防止波焊时造成的短路,并节省焊锡的用量。

②护板:防止湿气及各种电解质的侵害使线路氧化而危害电气性能,并防止外來的机械伤害以维持板面良好的绝缘。

③绝缘:由於板子愈来愈薄,线宽距愈来愈细,故导体间的绝缘问题日形突显,也增加防焊漆绝缘性能的重要性。

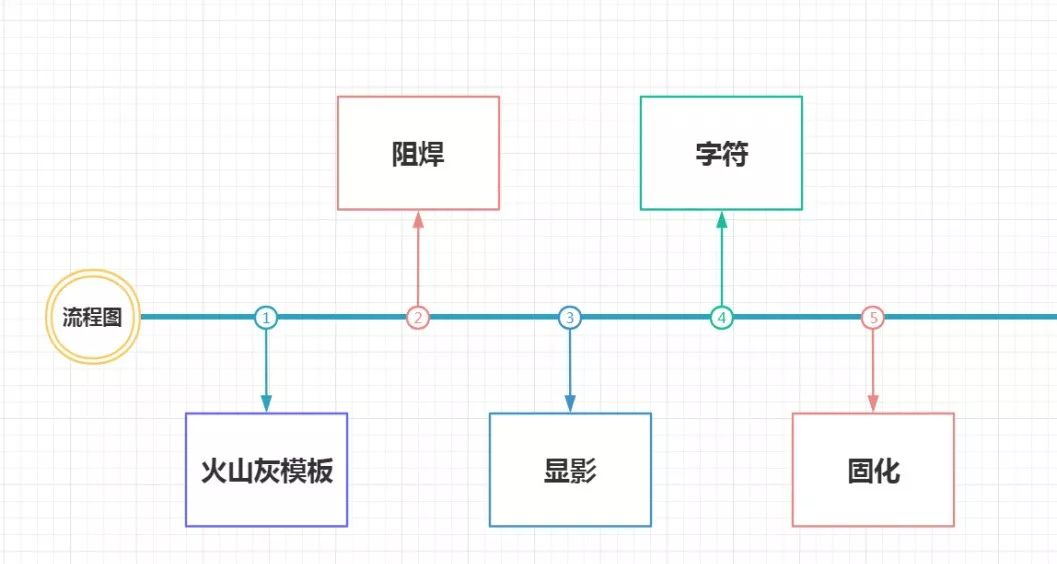

阻焊工艺流程图


前处理介绍

目的:去除表面氧化物,增加板面粗糙度,加强板面油墨附着力。

主要原物料:火山灰。

印刷

目的:利用丝网将油墨印写在板子上,如下图:


主要原物料:油墨

常用的印刷方式:

印刷型(Screen Printing)

淋幕型(Curtain Coating)

喷涂型 (Spray Coating)

滚涂型 (Roller Coating)

预烤

目的:赶走油墨内的溶剂,使油墨部分硬化不致在进行曝光时粘底片。

制作要点:

①温度与时间的设定,须参照供应商提供的条件双面印与单面印的预烤条件是不一样的。

②烤箱的选择须注意通风及过滤系统以防异物沾粘。

③温度及时间的设定,必须有警报器,时间一到必须马上拿出,否则over curing会造成显影不尽。

曝光显影介绍

曝光:

①目的:影像转移

②主要设备:曝光机

③制程要点:

A 曝光机的清洁

B 能量的选择

C 抽真空的控制


显影

①目的:将未聚合之感光油墨利用浓度为1%的碳酸钾溶液去除掉。

②主要生产物料:碳酸钾


印刷介绍

印字符

①目的:利于维修和识别

②原理:丝网印刷的方式

③主要生产物料:文字油墨

固化介绍

固化目的

通过高温烘烤让油墨中的环氧树脂彻底硬化。
