FPC柔性电路板，内部设计解读

FPC是什么

FPC，Flexible Printed Circuit，柔性电路板。柔软的，可以弯曲成任意形状的电路板。

硬件电路之间的连接，大号的产品可以使用导线，小型化的产品就只能使用FPC了。因此FPC在智能手机和智能硬件中，应用的非常多。

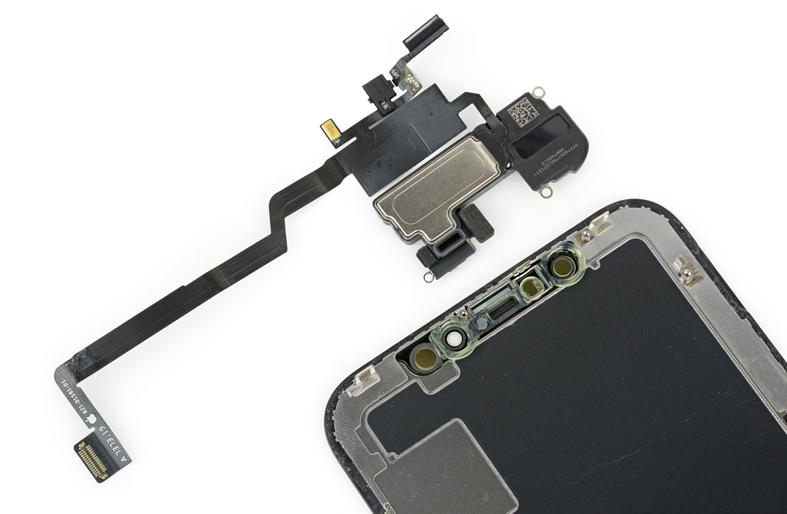

iPhone X的FPC之一（右上黑色部分）

如下图，在iPhone X里，大量使用FPC。LCD、原深感摄像头、双摄像头、侧按键、USB口、电池，通通都是使用FPC连接到主板的。（其他手机也是这样的，寸土寸金）。

在可穿戴设备、智能硬件和小型物联网设备中，也一样会大量使用FPC。

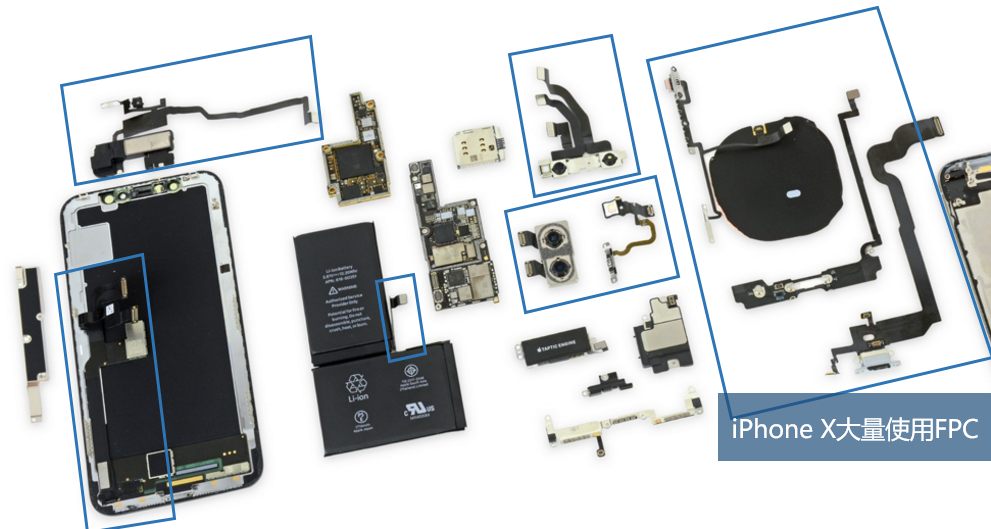

iPhone X各种奇怪形状的FPC

FPC的特点：

软：可以弯曲，可以经受住成千上万次的弯折，而不断裂。因为内层铜箔和外层的薄膜都是软的。

薄：普通FPC厚度只有0.15mm，线宽0.1mm。而一般的导线至少要0.5mm粗，2根导线的空间，足够10根FPC线路了。

任意形状：FPC就像在纸张上裁剪一样，可以裁成任何形状，并贴合在智能硬件产品的内表面，几乎不占空间。

FPC里面有什么？

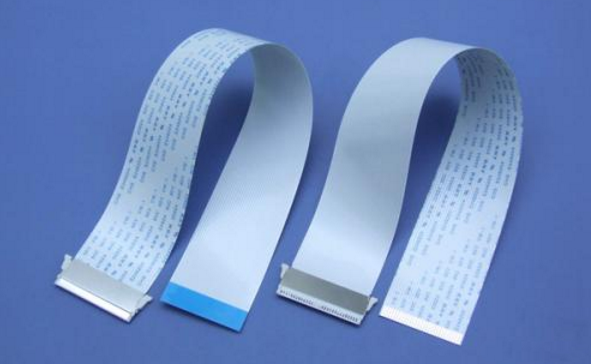

“山寨”的FPC排线，仅仅是当作线束使用，相当于一组导线并排粘在一起，结构非常简单。

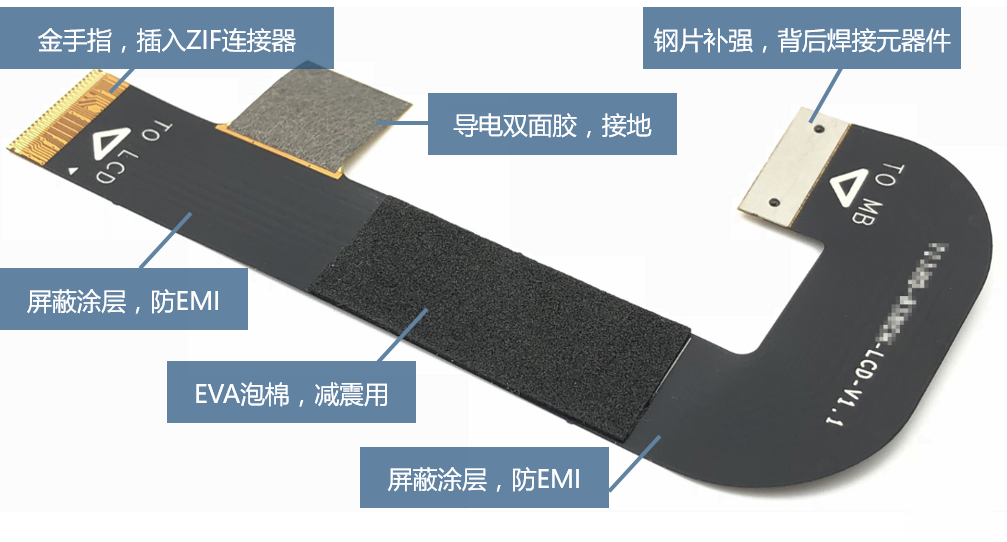

在智能手机和智能硬件产品上使用的，主要是下图这样的复杂型FPC。

关于FPC的内部线路，可以理解为双面PCB板。都是两层线路加过孔来实现的。

除了线路，还有图上的其他很多部件。

详细讲解每个组件：

补强：补充FPC的强度。

FPC之所以能弯折，就是因为薄。薄也有弊端，例如在FPC上焊接元器件，如果软piapia的，元器件就会受力脱落。所以在FPC的元器件区域，都有不锈钢或树脂补强片，让元器件区域无法弯折，以保护元器件。

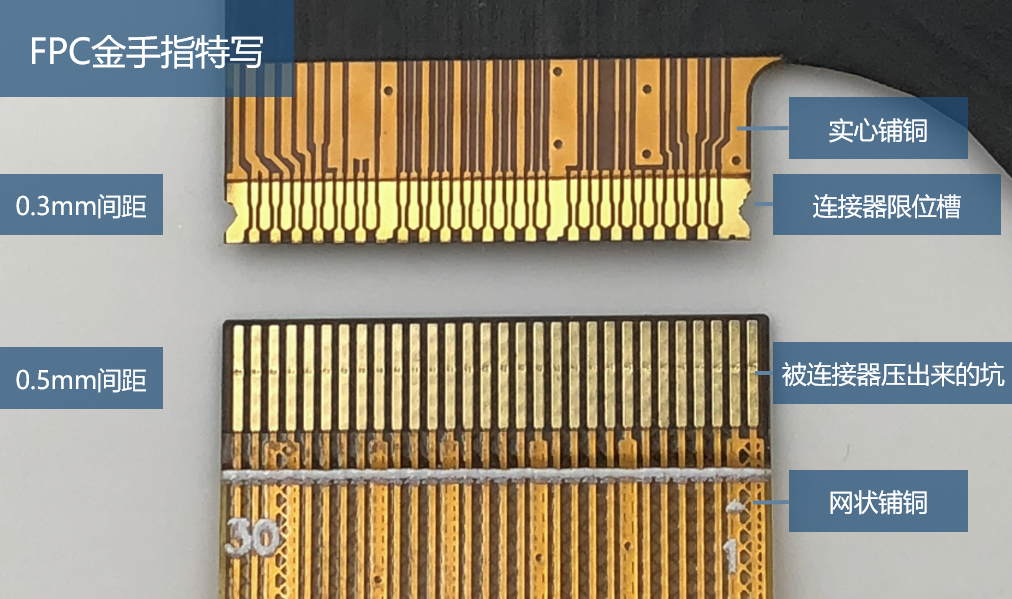

FPC连接器也无法做到0.15那么薄，一般都是0.2-0.3mm，因此也需要补强片把FPC金手指部分加厚一些，适配ZIF连接器。

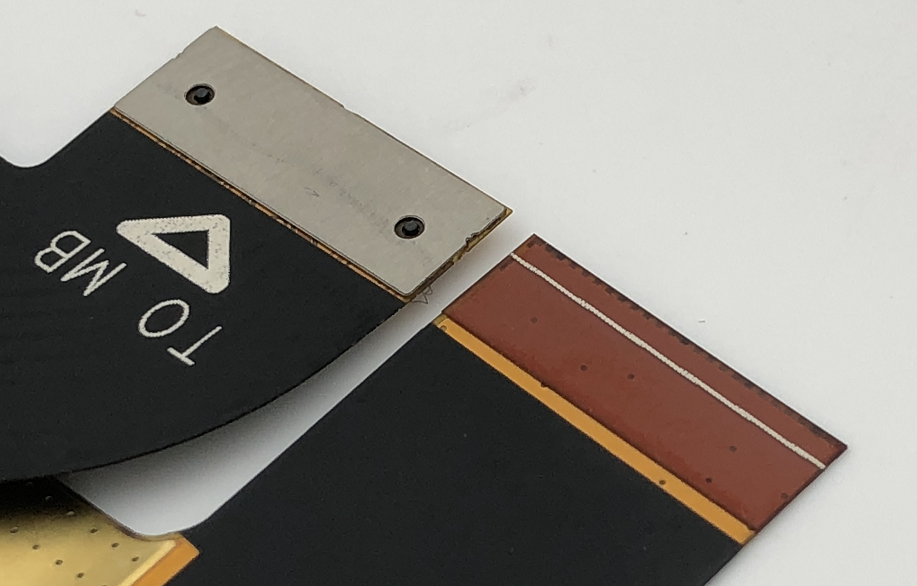

（不锈钢和PET补强）

屏蔽涂层（电磁屏蔽膜）

黑色的那一层，不只是电路板上那种黑色绝缘漆，内部还有一层金属膜。金属膜和FPC的地接通，就实现了屏蔽效果。

对于LCD屏、摄像头等高速信号线，应当在FPC上使用屏蔽层，避免信号对外辐射，产生EMI电磁干扰。

iPhone的FPC采用了全屏蔽，而很多山寨小产品则没有屏蔽层，直接把黄色的FPC基材露出来。

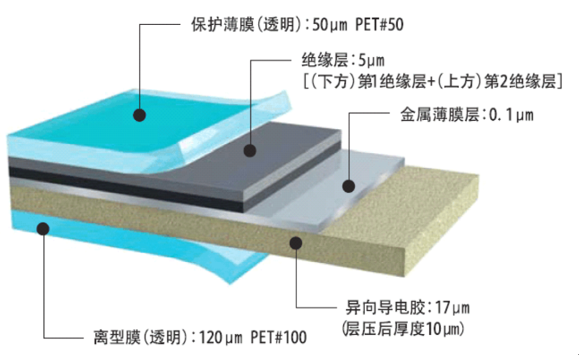

电磁屏蔽膜的构成

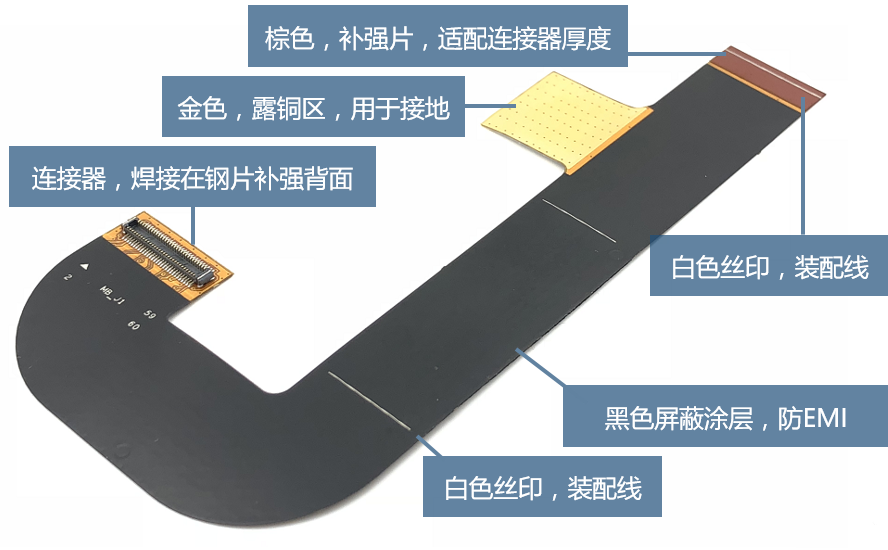

其他：

丝印线，用于生产装配的时候判断是否安装到位。提高生产效率和生产品质

导电胶布，用于把FPC的地线连接到主板或机壳的大地上。，增强抗静电能力和抗辐射能力。

EVA泡棉，上图的FPC是一款智能音箱的FPC，EVA泡棉能防止FPC和机壳之间产生共振杂音。
