牛皮纸高速视觉模切机应用

卷料加工后的牛皮纸是一种重要的包装材料，具有高强度、耐水性和多种颜色与纹理选择。它主要由硫酸盐针叶木浆制成，经过制浆、抄纸和加工等多个阶段制成卷筒纸或平板纸。这些纸张在包装、印刷及其他行业中有着广泛的应用，如水泥袋纸、信封纸、胶封纸装、沥青纸、电缆防护纸、绝缘纸等包装材料，以及印刷机滚筒包衬、唱片套、卷宗等印刷品。卷料加工的牛皮纸以其优良的物理性能和加工特性，满足了不同行业对包装和印刷材料的需求。

牛皮纸的模切加工对精度要求非常高。这主要是因为牛皮纸在包装、印刷等领域的应用广泛，其模切成品的质量直接影响到最终产品的外观、功能和使用体验。

MasterAlign视觉对位软件通过先进的图像处理技术和算法，实现了对牛皮纸图案和位置的精准识别与对位。由于牛皮纸模切加工需要确保切割出的形状和尺寸与设计要求完全一致。任何微小的偏差都可能导致成品无法正确组装或影响使用效果。因此，在模切过程中，必须严格控制切割精度，确保每一次切割都准确无误，搭载MasterAlign视觉软件的模切机在模切加工中，软件能够自动扫描牛皮纸上的标记或图像，并与预设的模板进行比对，确保每一次切割和压痕都准确无误。这一技术的应用，不仅提高了模切加工的精度，还显著缩短了准备时间和生产周期，提升了整体生产效率。

此外，MasterAlign视觉对位软件还具备操作简便、兼容性强和智能化管理等特点。其简洁明了的用户界面使得操作人员无需复杂培训即可快速上手，同时支持多种工业相机、控制板卡、PLC和机械手等设备，便于与现有模切机进行无缝集成。搭配使用双翌研制的MES便能够对整个生产流程进行追溯与分析，让用户能够对生产情况有个清楚的了解。

MasterAlign视觉对位系统在此牛皮纸卷料模切应用模型如下：

MasterAlign-2C双相机自对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中用户的模切机使用MasterAlign软件进行高精度的对位生产应用，在对位时候其精度可达±0.02mm，而对位时间在0.4s内完成。

MasterAlign-2C软件主界面

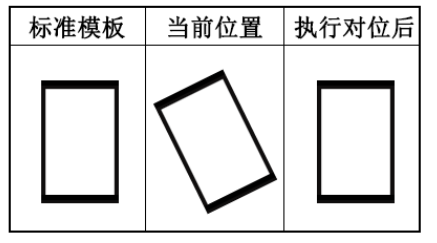

对位原理图示

打光配置示意如下：

硬件配置清单如下：

此方案适用领域为:黄板纸、无纺布、美纹卷纸、PU皮革等卷料的视觉模切加工制造。

深圳市双翌光电科技有限公司是一家专注于机器视觉核心算法研究、视觉定位、视觉检测、CCD光学检测、视觉方案定制和研发与一体的高新技术企业。目前自主研发视觉系统，已在电子、包装、印刷、化工、食品、塑胶、纺织等多行业、多领域得到成功的应用与广泛好评。各级生产企业通过对机器视觉系统的现场应用，在实时监控产品生产质量、提高生产效率的同时，还可以大幅节约人工成本，是制造业在面向智能制造时代的最佳选择。
