PCB符文标识丝网印刷应用

PCB板符文标识的重要性不言而喻，它们不仅承载着电路板上各元器件的身份信息，还直接关联到电路的连接准确性、设备的维修与调试，以及整体产品的性能和可靠性。这些符文标识通常使用丝印机进行丝网印刷完成，确保在复杂的电路板生产过程中，每个元器件都能被准确无误地识别和定位。

而在PCB板的丝网印刷流程中，WiseAlign视觉对位软件扮演了核心驱动者的角色。该软件专为行业内追求极致精度的对位任务而打造，能够精准捕捉并精确对齐PCB板上那些细微的标识和错综复杂的电路布局。其依托尖端的图像分析技术和精细算法，实现了微米级（μm）甚至更高的亚米级别，丝印中大致精度能做到，如±0.002mm级别的卓越对位精度。这种高度的准确性不仅确保了印刷图案的清晰无误，还极大地减少了因对位误差产生的次品，从而提升了产品质量。

WiseAlign视觉对位软件以其高效的图像处理机制和优化的工作流程，显著加速了对位过程。在此类应用实例中，这一过程能在瞬间完成，快至0.3秒，根据需求也能够更短，极大地缩短了生产周期，为大规模、连续性的PCB板印刷生产注入了强劲动力，有效提升了整体的生产效率。

WiseAlign视觉对位系统在此PCB标识丝印中的应用模型如下：

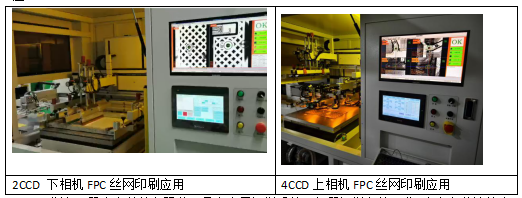

WiseAlign-2C双相机自对位和WiseAlign-4C四相机自对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中使用软件进行高精度的对位应用，FPC柔性线路板对位精度可达±0.02mm，对位时间在0.4s内完成。

WiseAlign-2C软件主界面

对位原理图示

打光配置如下：

硬件配置清单如下：

此方案适用领域为:FPC、软硬结合板（R-FPC）、柔性扁平电缆（FFC）、集成电路（IC）、塑料外壳和面板、陶瓷基板、多层板等电子元器件的表面丝网印刷、填孔、通孔相关工艺制造。

深圳市双翌光电科技有限公司是专注于视觉系统及机器视觉部件研发、生产和营销的高科技企业，是专业的机器视觉核心部件及解决方案提供商。双翌视觉坚守“持续创新”的理念，目前已经成功在消费电子、新能源、半导体、汽车、物流、交通、医药、科研等行业为客户提供优质的产品和定制化的视觉解决方案。
