无纺布高精度视觉模切应用

无纺布是一种由定向或随机排列的纤维通过物理或化学方法直接结合而成的布料，具有质轻、柔软、透气、无毒无刺激性、防潮、防霉、易分解等优点，广泛应用于医疗卫生、家庭装饰、服装、工业、农业等多个领域。在加工无纺布时，模切机起到了至关重要的作用，它利用精确的模具设计和调整，实现对无纺布材料的精准裁切和成型，满足各种复杂形状和尺寸的需求。

在加工过程中，无纺布被放置在模切机的工作台上，通过机械传动系统带动模具进行上下或左右的移动，对无纺布进行裁切或冲压。模切机的精度和效率对于无纺布产品的质量和生产效率具有重要影响。同时，模切机的自动化程度也越来越高，可以实现自动送料、自动裁切、自动收集等功能，大大提高了生产效率和加工精度。

为了进一步提升模切加工的精度和效率，MasterAlign视觉对位软件应运而生。这款基于机器视觉技术的智能图像处理软件，通过建模工具快速提取图像中待处理物件的边缘点像素坐标信息，并结合视觉与运动执行结构的标定，将这些信息转换为机械坐标信息。在无纺布模切加工中，MasterAlign视觉对位软件能够引导模切机进行精准对位，确保裁切或冲压的准确性和精度。

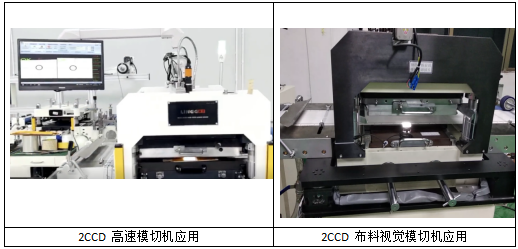

MasterAlign视觉对位软件的应用，不仅提高了无纺布模切加工的精度和效率，还降低了人工操作的难度和误差率。它的操作简便、功能强大、适应性广，能够满足不同领域和复杂形状的无纺布加工需求，为无纺布行业的发展注入了新的动力。MasterAlign视觉对位系统在无纺布模切应用模型如下：

MasterAlign-2C双相机自对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中用户的模切机使用MasterAlign软件进行高精度的对位生产应用，在对位时候其精度可达±0.02mm，而对位时间在0.4s内完成。

MasterAlign-2C软件主界面

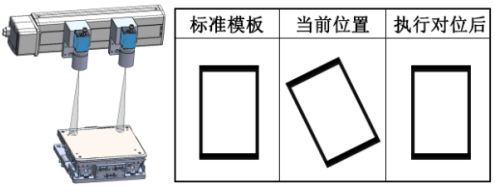

对位原理图示

打光配置示意如下：

硬件配置清单如下：

此方案适用领域为:黄板纸、无纺布、美纹卷纸、PU皮革等卷料的视觉模切加工制造。

深圳市双翌光电科技有限公司是一家专注于机器视觉核心算法研究、视觉定位、视觉检测、CCD光学检测、视觉方案定制和研发与一体的高新技术企业。目前自主研发视觉系统，已在电子、包装、印刷、化工、食品、塑胶、纺织等多行业、多领域得到成功的应用与广泛好评。各级生产企业通过对机器视觉系统的现场应用，在实时监控产品生产质量、提高生产效率的同时，还可以大幅节约人工成本，是制造业在面向智能制造时代的最佳选择。
