不规则玻璃机器视觉点胶应用

发布时间:2025-01-15 16:46:29 最后更新:2025-01-17 16:52:36 浏览次数:332

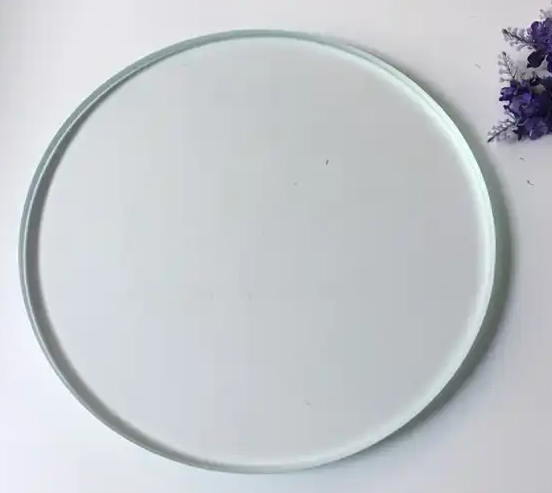

异形玻璃的点胶过程比普通形状玻璃复杂得多。目前,点胶机在加工大块异形玻璃时面临不少技术难题:

定位精度挑战:异形玻璃形状不规则,传统点胶机难以将胶点准确放置在预定位置。这不仅会造成材料浪费,还会影响玻璃后续加工质量,进而降低产品品质。

加工效率受限:由于形状复杂,普通点胶机需花费更多时间进行调整和定位,导致整体生产效率降低。

操作难度增加:异形玻璃的尺寸和形状复杂性,要求操作者具备更高技能和经验,这无疑增加了操作难度和成本。

为解决异形玻璃点胶的这些问题,给点胶机加装视觉系统是最佳方案。MasterAlign 视觉对位软件的出现,为这些难题提供了有效解决途径。该软件通过高精度视觉系统,能准确捕捉异形玻璃的形状和位置信息,实现胶点的高精度定位,定位误差不超过 1 个丝,大大提高了点胶的准确性和可靠性。

同时,配合高精度 CCD 相机,MasterAlign 视觉对位软件可自动识别和定位异形玻璃,显著减少人工调整时间,有效提升加工效率。此外,其简洁的操作界面让非专业人士也能快速上手,大大简化了操作流程,降低了对操作者技能和经验的要求。

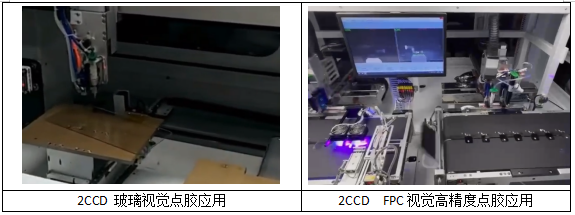

MasterAlign-2C视觉对位系统在这项点胶案例中的应用模型如下:

MasterAlign软件系统在工业自动化领域应用极为广泛,软件的界面操作简便,便于用户快速上手。在此案例中,利用MasterAlign软件进行高精度、高速度的对位作业,对位精度可以达到±0.02mm,且对位过程在0.3秒内即可完成。

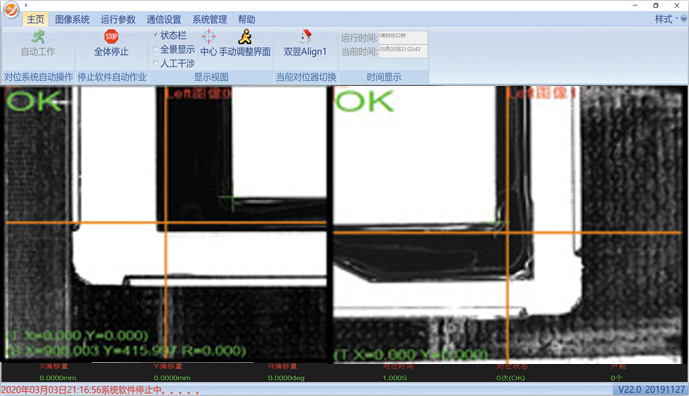

MasterAlign-2C应用软件主界面

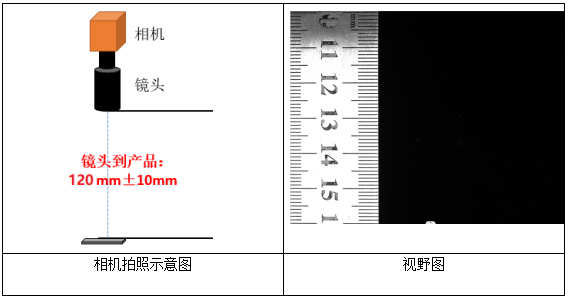

打光配置和实际Mark点拍照图如下:


硬件配置清单如下:

此方案适用领域为:点胶固定各种电子元件,如电阻、电容、芯片等、集成电路保护封装、线路板点锡膏、灯具的灌装。各种机械手、机械臂的视觉引导。


深圳市双翌光电科技有限公司是一家以机器视觉为技术核心,自主技术研究与应用拓展为导向的高科技企业。公司自成立以来不断创新,在智能自动化领域研发出视觉对位系统、视觉定位、视觉检测、图像处理库等为核心的多款自主知识产权产品。涉及自动贴合机、丝印机、曝光机、叠片机、贴片机、智能检测、智能镭射等众多行业领域。双翌视觉系统最高生产精度可达um级别,图像处理精准、速度快,将智能自动化制造行业的生产水平提升到一个更高的层次,改进了以往落后的生产流程,得到广大用户的认可与肯定。随着智能自动化生产的普及与发展,双翌将为广大生产行业带来更全面、更精细、更智能化的技术及服务。
