WiseAlign PCB塞孔丝印应用

塞孔的工艺流程近年来在PCB产业里面的应用越来越广泛，尤其是在一些层数高，板子厚度较大的产品上面更是备受青睐。人们希望使用塞孔来解决一系列使用绿油塞孔或者压合填树脂所不能解决的问题。然而，因为这种工艺所使用的树脂本身的特性的缘故，在制作上需要克服许多的困难，方能取得良好的塞孔产品的品质。借助于双翌的自动对位系统，通过高分辨率的相机，在保证对位精度的同时增加了相机的视野范围，相对传统的方式，减少了设备在更换不同型号的产品调试时间，方便客户进行不同料号之间的切换。实现了换型简单，使用简单，调试方便，为终端客户节约人工成本，提高设备的运行效率和稳定性。

软件介绍

WiseAlign是双翌针对印刷行业自主研发的简易型CCD视觉对位软件，具有方便的图像学习功能，简捷的操作流程，高超的对位速度和精度等特点；搭配精密UVW对位平台模组，从而使系统精度和稳定性更有保障，应用搭建更具灵活性，性价比极具行业优势。

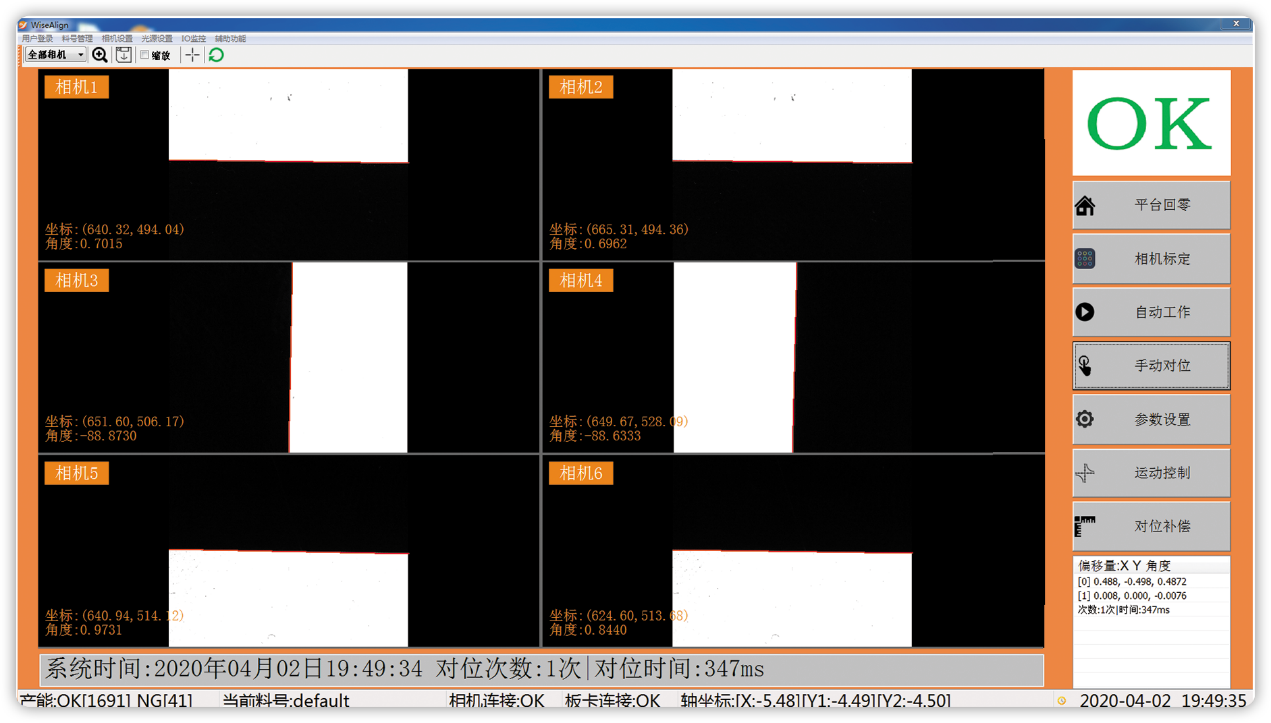

软件主界面

软件分后台配置软件和运行软件两大部分。后台软件配置设备应用工艺，硬件资源，UI交互即可完成；运行软件简洁明了，易操作；只需几分钟即可完成一台新应用的配置，快速进入调试阶段；十几分钟完成设备视觉部分调试。

软件设置界面

双翌视觉WiseAlign视觉对位软件优势

Ø 六相机定位更精准

Ø 高速全自动印刷

Ø 使用简单无需编程，通过简单设置既可完成

Ø 主要针对印刷行业

Ø 视觉对位系统独立于整个设备控制系统，使维护更简单

丝印设备搭载双翌视觉WiseAlign视觉对位系统

双翌视觉WiseAlign视觉对位软件特点

1. 支持2-6颗相机

2. 支持所有功能块的权限配置

3. 支持配置平台相关参数

4. 支持常用的4种对位平台，视觉控制对位平台

WiseAlign对位相关参数设置

系统配置清单

1.六相机方案利用两个相机看长边方向，更好的把控长边方向的角度误差，提供对位精度；

2.对位次数约2次左右，时间把控在1s以内；

3.自动补偿功能：第一次丝印后，返回通过视觉看油墨边位置来调整油墨与玻璃的最终丝印位置，提高调试效率。
