激光打标二代激光卡工控机装机指引

发布时间:2021-11-06 08:45:08 最后更新:2021-11-10 09:33:18 浏览次数:201

一.硬件

1. 拆机

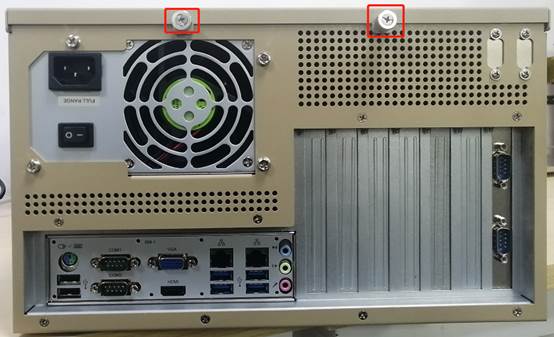

拧松下图中的两个螺丝,揭开上盖

2. 添加激光打标卡

→拆掉图中的挡片

→将激光打标卡插入PCIe插槽,锁螺丝固定好,将图中激光打标卡上排线插入主板USB针脚上

3. 安装加密锁

4. 接线

连接好电源、VGA、键鼠

5. 恢复

确认一切正常后锁好上盖


二.软件

1. 清理桌面

将桌面和任务栏上不需要的图标删除掉。

2. D盘准备

在D盘新建两个文件夹,分别叫“备份”和“程序”。

3. 拷贝文件

将需要安装的程序文件拷贝到“备份”文件夹下。

将U盘中的“Software”压缩包文件拷贝至“备份”文件夹中

将程序压缩包也拷贝至此文件夹

4. 解压文件

右键单击Software.zip,选择“全部提取(T)...”,弹出的对话框点击“提取”。

5. 安装程序

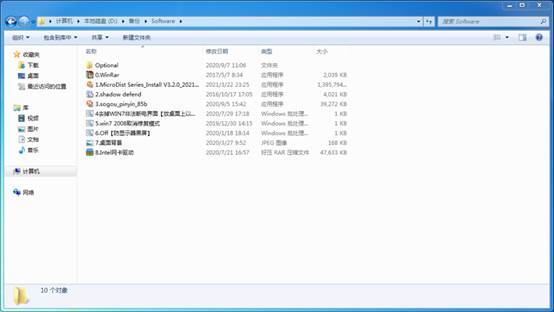

打开Software文件夹。依次安装需要的程序。

①安装解压工具。

双击打开“0.WinRar”程序安装包。

点击“安装”

→“确定”

→“完成”。

②安装双翌安装包。

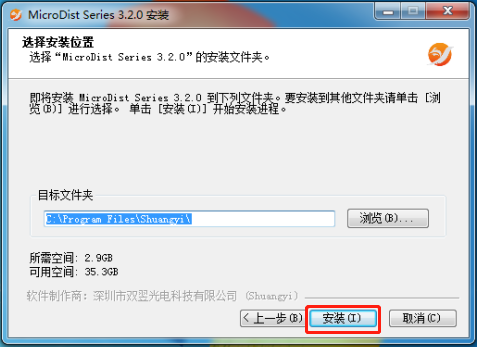

双击打开“1.MicroDist Series_Install V3.2.0.exe”程序安装包。

点击“下一步”

→“我接受”

→“下一步”

→“安装”,等待安装完成。

→如果出现错误提示点击“忽略”。

→“完成”。

随后将依次弹出以下五个对话框,根据图中红框指示依次进行安装。

③安装输入法。

右键单击“3.sogou_pinyin_85b.exe”程序安装包。

点击“以管理员身份运行”

④取消非法断电异常修复

将文件“4去掉WIN7非法断电界面【放桌面上以管理员身份运行】.bat”拷贝到桌面

右键单击“4去掉WIN7非法断电界面【放桌面上以管理员身份运行】.bat”文件。

点击“以管理员身份运行”,等待提示“操作成功完成”。

⑤取消开机修复

右键单击文件“5.win7 2008取消修复模式.bat”。

点击“以管理员身份运行”,控制台程序会一闪而逝,操作完成。

⑥设置防黑屏

右键单击文件“6.Off【防显示器黑屏】.bat”。

点击“以管理员身份运行”,控制台程序会一闪而逝,操作完成。

⑦修改桌面背景

右键单击文件“7.桌面背景.jpg”。点击“设置为桌面背景”。

回到桌面,在桌面空白区域右击。点击“个性化”。

在个性窗口中,点击“桌面背景”

在“图片位置”选项中选择“拉伸”

⑧安装Intel网卡驱动(额外添加网卡时安装)。

右键单击文件“8.Intel网卡驱动.rar”。

点击“解压到当前文件夹”。

在解压后的文件夹路径下找到“DxSetup.exe”应用程序。双击打开。

→点击“下一步”

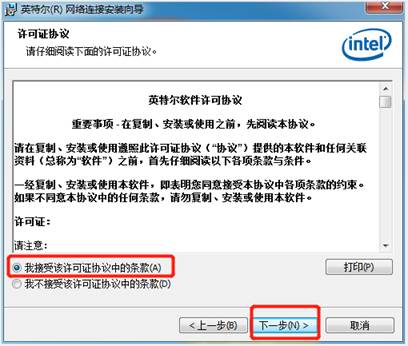

→勾选“我接受该许可证协议中的条款(A)”

→点击“下一步”

安装过程弹出如下对话框时:

→勾选“始终信任来自...”

→点击“安装”

等待程序安装完成:

→点击“完成”

⑨删除多余输入法。

 右键单击图中①指示的小键盘,点击“设置”。

选中不需要的输入法,点击“删除”→“应用”→“确定”

⑩解压项目程序

将项目使用到的最新程序压缩包解压到当前文件夹,选择LaserKnight_X86UD,右键单击进行解压。

→创建程序的桌面快捷方式,并修改好桌面快捷方式的名称(去掉“快捷方式”几个字)

→双击打开小程序“SY_SoftActiveTool.exe”

→弹窗提示一一确认,直到程序打开。找到加密锁ID。

→找到对应ID的“SY_License.Dat”文件,并拷贝到标准软件根目录下。

→重新打开小程序“SY_SoftActiveTool.exe”,确认加密信息是否准确

→将加密锁对应的标签纸分别粘贴在工控机和纸箱的条码下方



⑪安装激光打标卡驱动

选择计算机右击—管理—计算机管理(本地)—设备管理器—其他设备—网络和计算机加密/解密控制器—更新驱动程序软件

点击浏览计算机以查找驱动程序软件

点击浏览查找驱动,选中驱动路劲“D:\驱动\PCIE光纤数字卡驱动\PCIE光纤数字卡驱动\PCIEX64\PCIEX64”后确定,

点击下一步

在弹出的对话款中点击“始终安装驱动程序软件”

等待驱动安装完成后点击关闭驱动安装页面

将EzCad2以及LaserKnights_X86UD发送到桌面

⑫网络配置

运动控制卡网络配置

网口分配如下:

右键单击桌面右下角的网络图标

→点击“打开网络和共享中心”

→点击“更改适配器设置”

→将有网络的网线插入运动控制卡网口,将对应的网络名称修改为“运动控制卡”

→右键点开“运动控制卡”的网络属性,按以下顺序修改运动控制卡的IP地址

修改完IP地址后必须点“确定”关闭所有属性窗口,否则IP地址不会保存

→重新打开“运动控制卡”的网络属性,点击“配置”

→将“高级”参数中的“连接速度和双工模式”改为“100 Mbps全双工”,点击“确定”

相机网络配置

→将有网络的网线插入网口“CCD0”中,将对应的网络名称修改为“CCD0”

→右键点开“CCD0”的网络属性,修改相机的IP地址如下

修改完IP地址后必须点“确定”关闭所有属性窗口,否则IP地址不会保存

→重新点开“CCD0”的网络属性,修改网络的配置

→将“链接速度”选项卡中的“速度和双工”属性,修改为“1.0 Gbps全双工”

→将“高级”选项卡中的“巨帧数据包”属性,修改为“9014字节”

→点击“高级”选项卡中的“性能选项”,点击属性,将“传输缓冲区”的值修改为最大值,图中最大值为“2048”

→将“接收缓冲区”的值修改为最大值,图中最大值为“2048”

→将“中断裁决率”的值修改为“极值”,点击“确定”

→将“电池管理”选项卡中的所有勾选框去掉勾选,注意滚动查看是否有隐藏选项,设置完毕点击“确定”退出设置

⑬防火墙设置

→打开“控制面板”

→打开“系统和安全”

→打开“Windows防火墙”

→点击“打开或关闭Windows防火墙”

→点击“关闭Windows防火墙”

→点击“确认”退出

→点击“高级设置”

→点击“Windows defender 防火墙属性”

→将“防火墙状态”修改为“关闭”

→点击“应用”

→点击“确定”

⑭桌面整理

将不常用的桌面图标删除并清空回收站,最终预留“计算机”、“回收站”、“视觉软件”、“MVViewer”、“TeamViewer”等图标。如果有9014运动控制卡,则保留9014运动控制卡Demo的快捷方式。

⑮开启影子系统

→装机后需重启工控机(否则不能打开影子系统)

→程序主界面如下

只勾选C盘前的复选框

→点击“进入影子模式”

→点击“重启后继续影子模式”

→点击“确定”

设置好后界面如下图所示:

6. 配置相机IP地址

针对量产项目,客户在尚未掌握自行配置相机IP地址的情况下,由装机人员配置好相机IP地址。新项目或者技术需要过去调试的项目则不要求配置相机IP地址。

1)        先给相机插上电源线和通讯线缆,等相机蓝灯常亮后配置相机IP地址;

2)        在程序目录打开相机IP配置小程序:IPConfigTools.exe

软件界面如下图:

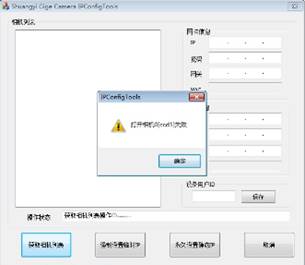

3)        点击“获取相机列表”,会弹出打开相机失败以及请确认网卡IP地址和相机地址是否匹配。

4)  双击列表中刷新出来的相机,同样会弹出打开相机失败以及请确认网卡IP地址和相机地址是否匹配。

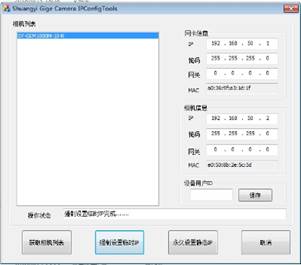

5)  填写相机IP地址(默认192.168.50.2为CCD0,192.168.51.2为CCD1,以此类推),点击强制设置临时IP,系统会显示强制设置临时IP完成……

6)  点击永久设置静态IP,系统会显示永久设置静态IP完成……

7)  在设备用户ID栏填写相机名称,一般使用大写CCD0~n命名。点击保存,系统会显示设备用户ID保存完成……





装机流程结束!
